HR 8572

type ST · family 1VP · 36 kV maximum anode voltage · 110° deflection · 3 windings · 410 g

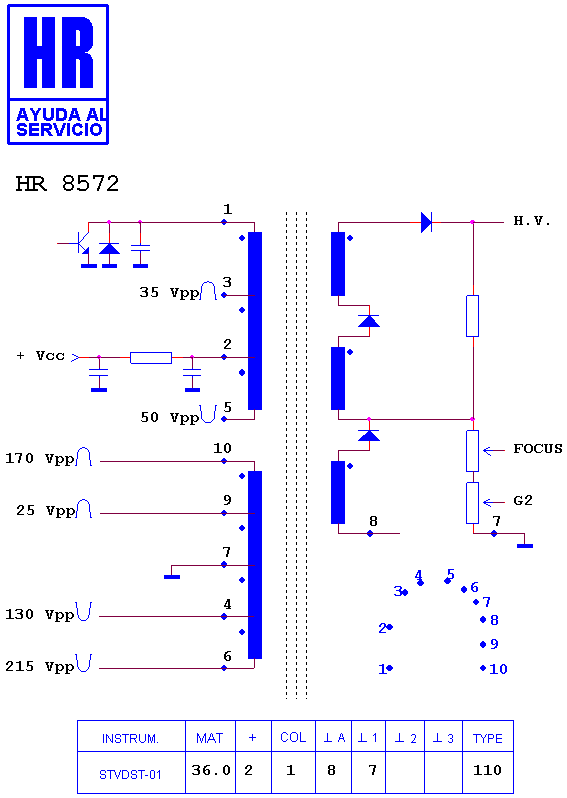

Schematic diagram for HR 8572
schematic

Manufacturer equivalents (4)

1352.5007 · 1352.5007A · 50 H 0000164 · AFS525

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 46241 · HR 7715 · HR 8741 · HR 46238 · HR 5803 · HR 7923 · HR 8024 · HR 8311 · HR 6202 · HR 7875

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (6)

DAEWOO 25 PT 4523 · DAEWOO CHASIS CP 760 · DAEWOO DMQ 2510 TXT · DAEWOO DMQ 2590 · DAEWOO DMQ 2890 · PHILIPS 25 PT 4523
