HR 7875

type ST · family 1ZP · 21 kV maximum anode voltage · 110° deflection · 4 windings · 276 g

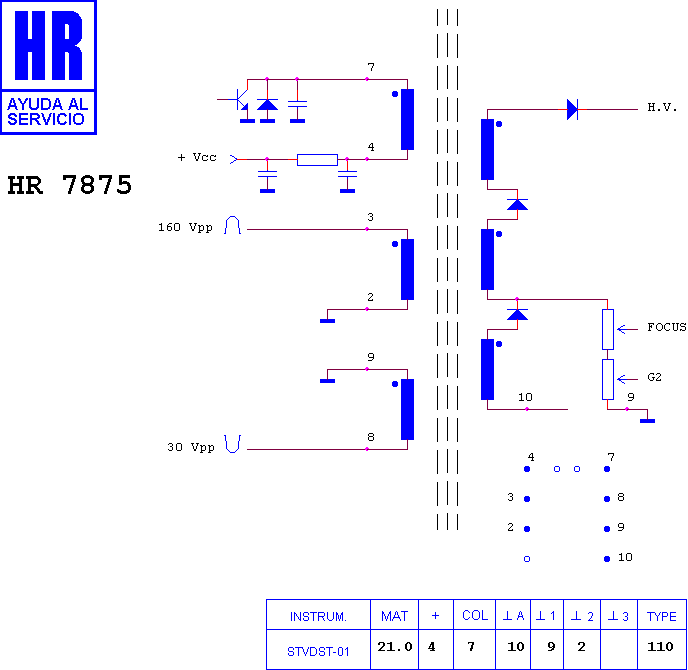

Schematic diagram for HR 7875
schematic

Manufacturer equivalents (5)

610 017 8991 · FAT3960 · FD 0039 · FD 39 · ME/6228-00

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 8311 · HR 7715 · HR 8741 · HR 46238 · HR 8299 · HR 8084 · HR 7923 · HR 8572 · HR 6315 · HR 5803

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (9)

SANYO CAP 3033 · SANYO CCP 3033 · SANYO CEP 3005 DV · SANYO CEP 3033 D · SANYO CEP 3033 D-00 · SANYO CEP 3033 D-01 · SANYO CEP 3033 K · SANYO CEP 3034 K · SANYO CEP 3043 K
