HR 8456

type ST · family 1NP1 · 30.9 kV maximum anode voltage · 110° deflection · 5 windings · 278 g

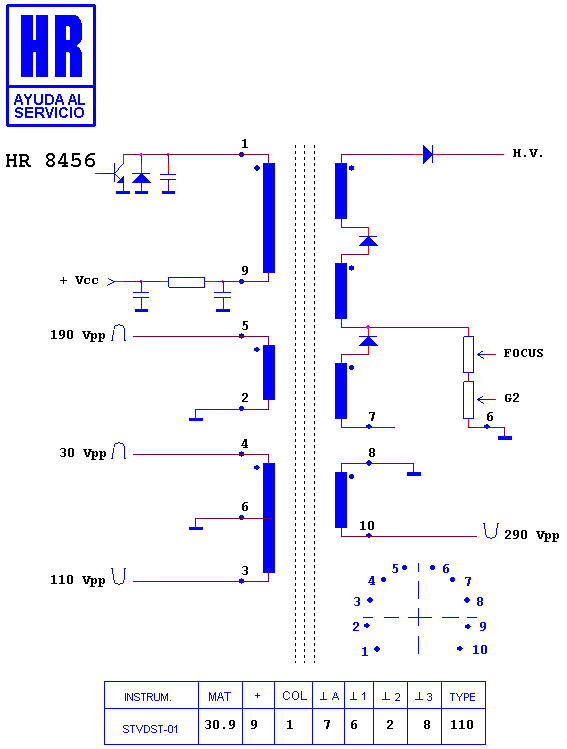

Schematic diagram for HR 8456
schematic

Manufacturer equivalents (9)

1518805 G · 15188050 · 1518812 A · 1518812 B · 1518812 C · 231530 · PN15188-12B · XX15188-12B · XX15188-12C

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 8539 · HR 7067 · HR 80014 · HR 8523 · HR 8215 · HR 80306 · HR 80048 · HR 7779 · HR 8681 · HR 80036 · HR 6608 · HR 8331

Fitted to (96)

GENERAL ELECTRIC M 20 GE 000 · RCA 19 GR 357 TX 1 (B 2) · RCA 19 GR 357 TX 1 (B 3) · RCA 19 GT 240 TX 1 (A 4) · RCA 19 GT 240 TX 3 (A 7) · RCA 19 GT 240 TX 3 (A 9) · RCA 19 GT 240 TX 4 (C 9) · RCA 19 GT 241 TX 1 (A 4) · RCA 19 GT 241 TX 3 (A 7) · RCA 19 GT 241 TX 3 (A 9) · RCA 19 GT 242 TX 1 (A 9) · RCA 19 GT 270 TX 1 (B 4) · RCA 19 GT 270 TX 3 (B 7) · RCA 19 GT 270 TX 3 (B 9) · RCA 19 GT 317 TX 1 (A 2) · RCA 19 GT 317 TX 1 (A 3) · RCA 19 GT 317 TX 1 (A) · RCA 19 GT 318 TX 1 (A) · RCA 19 GT 319 TX 1 (A 2) · RCA 19 GT 319 TX 1 (A 3) · RCA 19 GT 320 TX 1 (A 2) · RCA 19 GT 320 TX 1 (A 3) · RCA 19 GT 320 TX 1 (A) · RCA 19 GT 356 TX 1 (B 2) · RCA 19 GT 356 TX 1 (B 3) · RCA 19 GT 356 TX 1 (B) · RCA 19 GT 357 TX 1 (B) · RCA CHASIS CTC 185 · RCA CHASIS CTC 185 A · RCA CHASIS CTC 185 A 2 · RCA CHASIS CTC 185 A 3 · RCA CHASIS CTC 185 A 4 · RCA CHASIS CTC 185 A 7 · RCA CHASIS CTC 185 A 9 · RCA CHASIS CTC 185 B · RCA CHASIS CTC 185 B 2 · RCA CHASIS CTC 185 B 3 · RCA CHASIS CTC 185 B 4 · RCA CHASIS CTC 185 B 7 · RCA CHASIS CTC 185 B 9 · RCA CHASIS CTC 185 C 9 · RCA CTC 185 · RCA CTC 185 A · RCA CTC 185 A 2 · RCA CTC 185 A 3 · RCA CTC 185 A 4 · RCA CTC 185 A 7 · RCA CTC 185 A 9 · RCA CTC 185 B · RCA CTC 185 B 2 · RCA CTC 185 B 3 · RCA CTC 185 B 4 · RCA CTC 185 B 7 · RCA CTC 185 B 9 · RCA CTC 185 C 9 · RCA F 19205 GYTX 1 (A 2) · RCA F 19205 GYTX 1 (A 3) · RCA F 19205 GYTX 1 (A) · RCA F 19206 BKTX 1 (A 2) · RCA F 19206 BKTX 1 (A 3) · RCA F 19206 BKTX 1 (A) · RCA F 19207 BCTX 1 (A 2) · RCA F 19207 BCTX 1 (A 3) · RCA F 19207 BCTX 1 (A) · RCA F 19240 GYTX 1 (B 2) · RCA F 19240 GYTX 1 (B 3) · RCA F 19240 GYTX 1 (B) · RCA F 19261 TX 1 (A 4) · RCA F 19261 TX 3 (A 7) · RCA F 19261 TX 3 (A 9) · RCA F 19262 TX 1 (A 4) · RCA F 19262 TX 3 (A 7) · RCA F 19262 TX 3 (A 9) · RCA F 19281 TX 1 (B 4) · RCA F 19281 TX 3 (B 7) · RCA F 19281 TX 3 (B 9) · RCA M 20 GE 000 RX 1 (A 2) · RCA M 20 GE 000 RX 1 (A 3) · RCA M 20 GE 000 RX 1 (A) · RCA M 20 GE 001 RX 1 (A 2) · RCA M 20 GE 001 RX 1 (A 3) · RCA M 20 GE 001 RX 1 (A) · RCA M 20001 TX 1 (A 2) · RCA M 20001 TX 1 (A 3) · RCA MG 19000 TX 1 (A 4) · RCA MG 19000 TX 3 (A 7) · RCA MG 19000 TX 3 (A 9) · RCA MG 20000 TX 3 (A 9) · RCA MR 19011 TX 1 (A 4) · RCA MR 19011 TX 3 (A 7) · RCA MR 19011 TX 3 (A 9) · RCA MR 19026 TX 3 (B 9) · RCA MR 19035 TX 1 (B 4) · RCA MR 19035 TX 3 (B 7) · RCA MR 19035 TX 3 (B 9) · RCA MR 20035 TX 3 (B 9)
