HR 8215

type ST · family 1YP · 42.5 kV maximum anode voltage · 110° deflection · 4 windings · 410 g

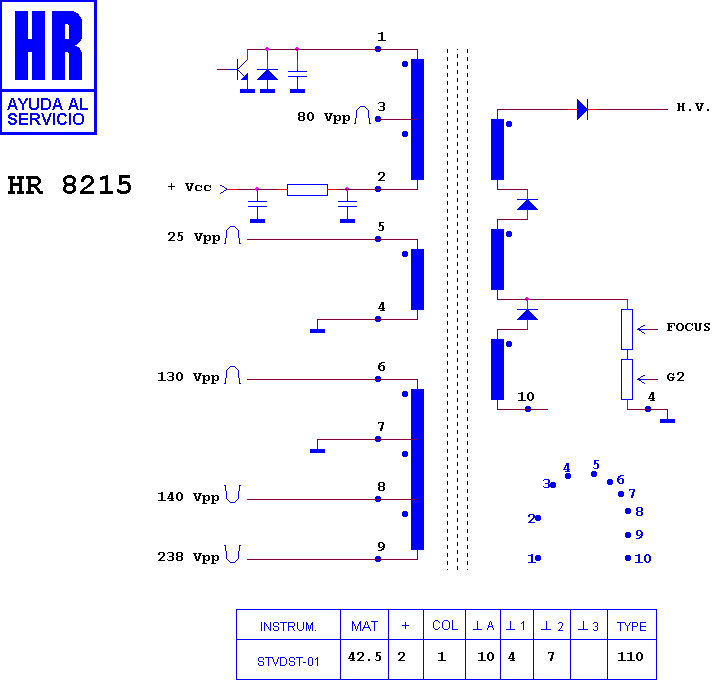

Schematic diagram for HR 8215
schematic

Manufacturer equivalents (6)

1-439-502-00 · 1-439-502-11 · 1-439-502-31 · 143950900 · NX A2600(A3) · NX2600(A3)

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 8973 · HR 8853 · HR 8436 · HR 8406 · HR 8403 · HR 7802 · HR 8291 · HR 8331 · HR 8121 · HR 7433 · HR 8346 · HR 8763

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (9)

SONY KV 27 TS 27 · SONY KV 27 TS 31 · SONY KV 27 TS 35 · SONY KV 27 TW 75 · SONY KV 27 TW 76 · SONY KV 32 TS 20 · SONY KV 32 TS 35 · SONY KV 32 TW 75 · SONY KV 32 TW 76
