HR 8346

32.1 kV maximum anode voltage · 110° deflection · 4 windings · 400 g

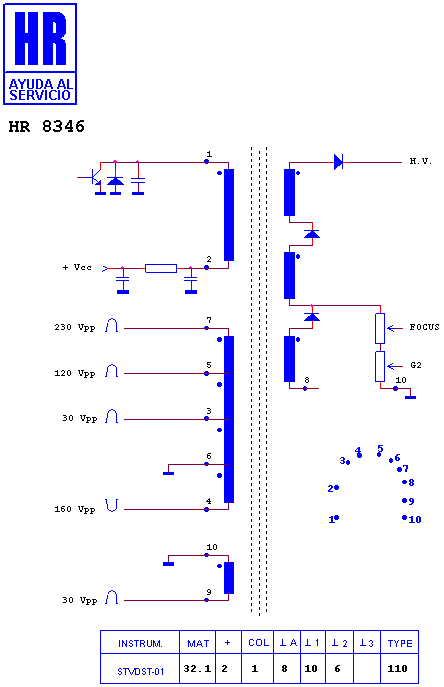

Schematic diagram for HR 8346
schematic (archived)

Manufacturer equivalents (3)

312813820621 · 312813820623 · OV2076/20623

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 8331 · HR 8973 · HR 8723 · HR 8406 · HR 80030 · HR 8403 · HR 8121 · HR 8937 · HR 8333 · HR 8902 · HR 8215 · HR 80014

Fitted to (20)

MAGNAVOX 27 D 7 · MAGNAVOX 27 G 7 · MAGNAVOX 32 D 7 · MAGNAVOX 32 G 7 · MAGNAVOX 32 G 700-7585 · MAGNAVOX CHASIS 27 D 7 · MAGNAVOX CHASIS 27 G 7 · MAGNAVOX CHASIS 32 D 7 · MAGNAVOX CHASIS 32 G 7 · MAGNAVOX MX 3291 B 101 · PHILIPS 27 D 7 · PHILIPS 27 G 7 · PHILIPS 32 D 7 · PHILIPS 32 G 7 · PHILIPS CHASIS 27 D 7 · PHILIPS CHASIS 27 G 7 · PHILIPS CHASIS 32 D 7 · PHILIPS CHASIS 32 G 7 · PHILIPS MX 3291 B 101 · PHILIPS TP 2781 C 101
