HR 8466

type ST · family 1XP1 · 19.2 kV maximum anode voltage · 90° deflection · 3 windings · 296 g

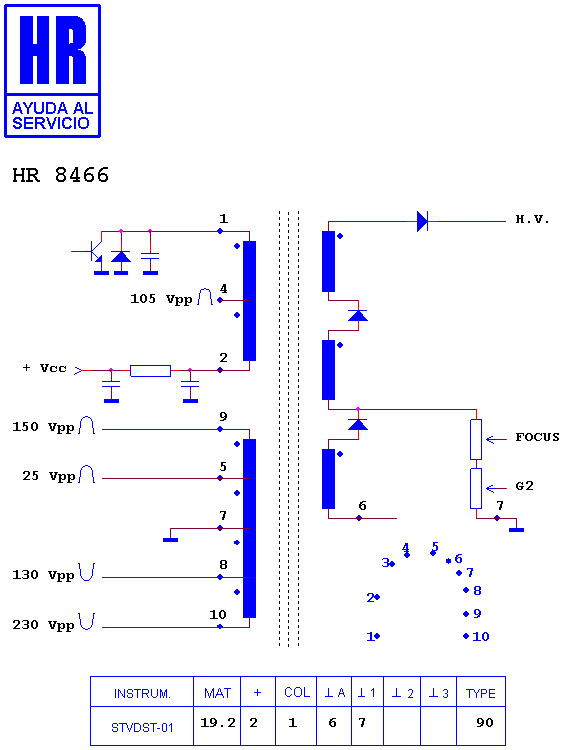

Schematic diagram for HR 8466
schematic

Manufacturer equivalents (20)

003141051 · 0501-051104-00 · 5101-051104-00 · 5101-051104-001 · 5101-051104-01 · BSC24-01N4001M4 · BSC24-01N4006EV · BSC25-4213 · BSC25-4813 · BSC25N0816 · BSC25N4006EV · BSC26N40A · JF 0208-0208 C · JF0208-0208 · JF0208-0208B · JF0208-0208D · KT 15.003 · RO 829 · ST0521C · TR 829

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 8774 · HR 7777 · HR 7825 · HR 7438 · HR 7600 · HR 8819 · HR 7729 · HR 8254 · HR 7421 · HR 7601 · HR 8843 · HR 8272

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (11)

AXION AX 5214 T · CLATRONIC CTV 262 · CONTINENTAL TV 2022 · DIAMOND EHS 1450 · FUJIKA 8148 · QUADRO CTV 3710 TX · ROADSTAR CTV 1409 · SANSUI SV 1401 EE · TELESONIC CTV 1498 · TELESONIC TVC 12 · YUMATU 8148

Search this part in the full database
