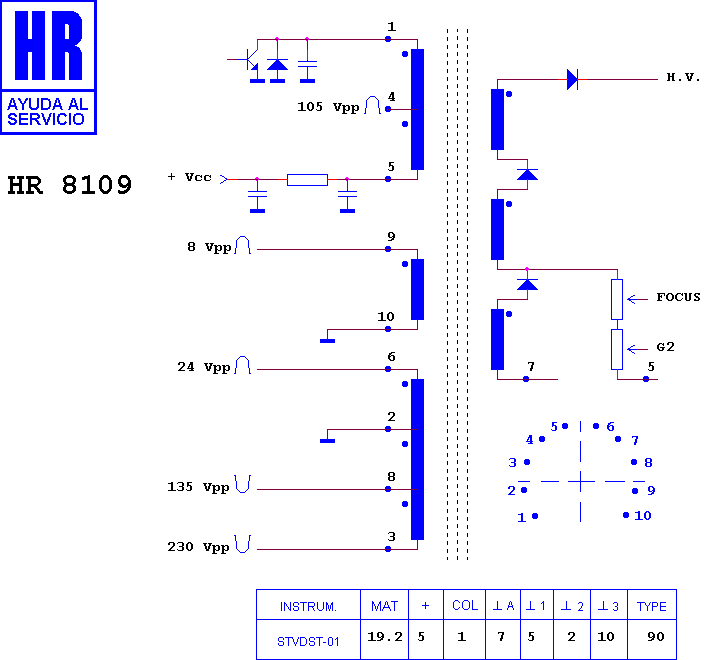

HR 8109

type ST · family 1NP1 · 19.2 kV maximum anode voltage · 90° deflection · 4 windings · 290 g

Manufacturer equivalents (16)

3210-61291 · 4137 · B 32 3427 · B 32 3427 000 · B 32 3427 001 · B 32 3427 002 · B 32 3427 002 000 · B 32 3437 · B 32 3437 001 · B 32 3437 001 000 · B 32 3437 002 · B 32 3437 002 000 · B 32 3437 003 · KT 3004 · TVC/21FA · TVC/24

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 8111 · HR 8110 · HR 7283 · HR 7066 · HR 8466 · HR 7777 · HR 7535 · HR 7188 · HR 7287 · HR 8057 · HR 7825 · HR 7025

Notes

COD-038 THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (8)

HITACHI PAVM 2400 · PHILCO BACM 2400 · PHILCO CPH 03 · PHILCO PAVM 2400 · PHILCO PAVM 2400 U · PHILCO PC 1435 · PHILCO PC 1435/6 · PHILCO PC 1436
