HR 7283

type ST · family 1AP1 · 23.2 kV maximum anode voltage · 90° deflection · 4 windings · 360 g

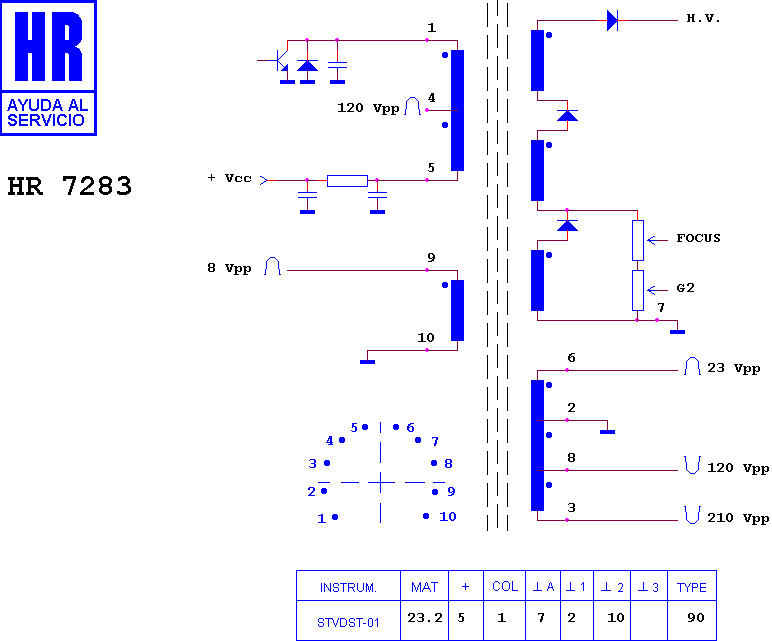

Schematic diagram for HR 7283
schematic

Manufacturer equivalents (1)

HR 7283

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 8488 · HR 8111 · HR 8110 · HR 6351 · HR 8774 · HR 8109 · HR 7777 · HR 8787 · HR 7418 · HR 7716 · HR 7460 · HR 7736

Fitted to (9)

GRANADA 51 D 121 · GRANADA 59 D 121 · GRANADA 59 D 122 · GRANADA D 59 ES 3 · HITACHI CHASIS G 6 P · HITACHI CPT 2176 · HITACHI CPT 2178 · HITACHI CPT 2476 · HITACHI CPT 2478
