HR 7418

type ST · family 1XP1 · 23.4 kV maximum anode voltage · 90° deflection · 3 windings · 290 g

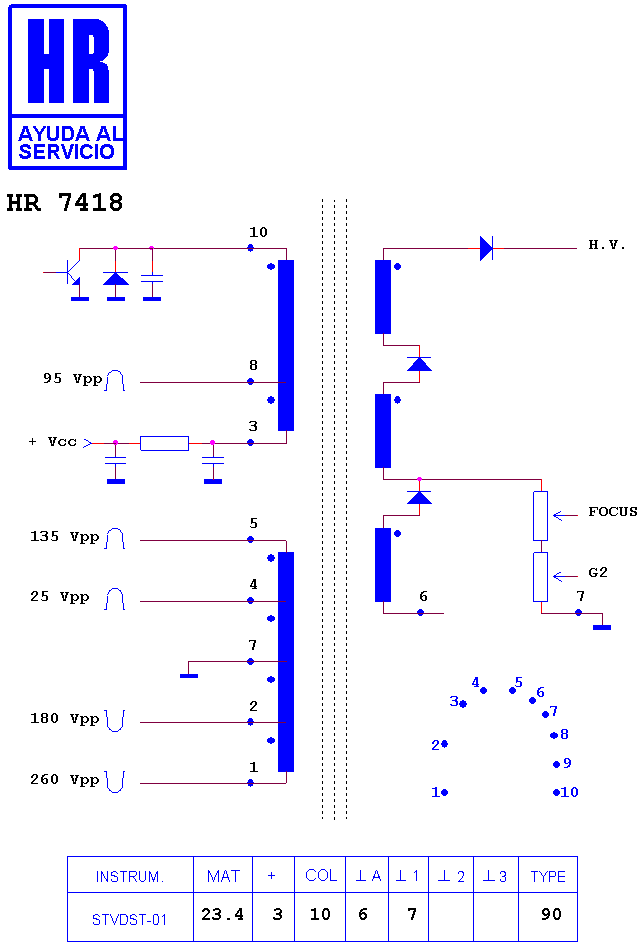

Schematic diagram for HR 7418
schematic (archived)

Manufacturer equivalents (12)

003072012 · 003081020 · 154 164 F · BSC 24-2105 A · DNF-FA 2107 · FA 2107 · JF 0208-0238 · JF 0501-1908 · RO 407 · TR 197 · TT 057+AA 829 · TVC/14

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 7608 · HR 7171 · HR 7777 · HR 7704 · HR 7716 · HR 7878 · HR 7964 · HR 7209 · HR 7825 · HR 7287 · HR 6351 · HR 8109

Fitted to (29)

BAKOSONIC GTVG 5050 · BAY D 1401 MN · BAY STARLIT · BROOKSONIC CTVG 5050 · BROOKSONIC GTVG 5050 · CAPSONIC CP 1401 · FIVE STAR FSTV 1402 · ITV K 1403 PAL · JOCEL P 1403 · JOCEL P 1403 BG · SCHAUB-LORENZ 1003 · SCHAUB-LORENZ SL · SHOW SVT 1499 D · SHOW SVT 1499 DTX · SONOKO 6037 · SPIKA TVC 14 · TED 2098 · TED 2098/99 · TED 2099 · TED G 202 · TED G 210 BM · TED SP 1 · TED T 209 BM · TED T 777 · TED TSS 1 · TEDELEX 2098 · TEDELEX 2098/99 · TEDELEX 2099 · YUMATU 3726
