HR 6351

type ST · family 1BP2 · 23.2 kV maximum anode voltage · 90° deflection · 4 windings · 401 g

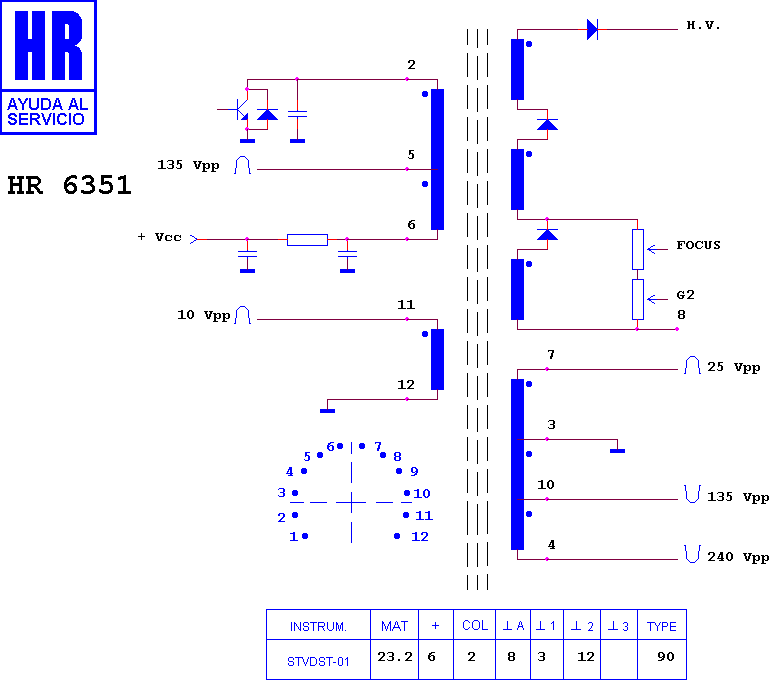

Schematic diagram for HR 6351
schematic

Manufacturer equivalents (7)

003341108 · 1182.5020 · 2434002 · FAT30095 · HR 6351 · KN30095 · TR 7381

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 7283 · HR 8774 · HR 8109 · HR 7418 · HR 7460 · HR 7777 · HR 8787 · HR 8819 · HR 7716 · HR 7825 · HR 8466 · HR 7737

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (9)

GRANADA 51 D 121 · GRANADA 59 D 121 · GRANADA 59 D 122 · GRANADA CHASIS G 6 P · GRANADA D 59 ES 3 · HITACHI CHASIS G 6 P · HITACHI CPT 2176 · HITACHI CPT 2476 · HITACHI CPT 2478
