HR 8787

type ST · family 1VP2 · 34 kV maximum anode voltage · 90° deflection · 3 windings · 390 g

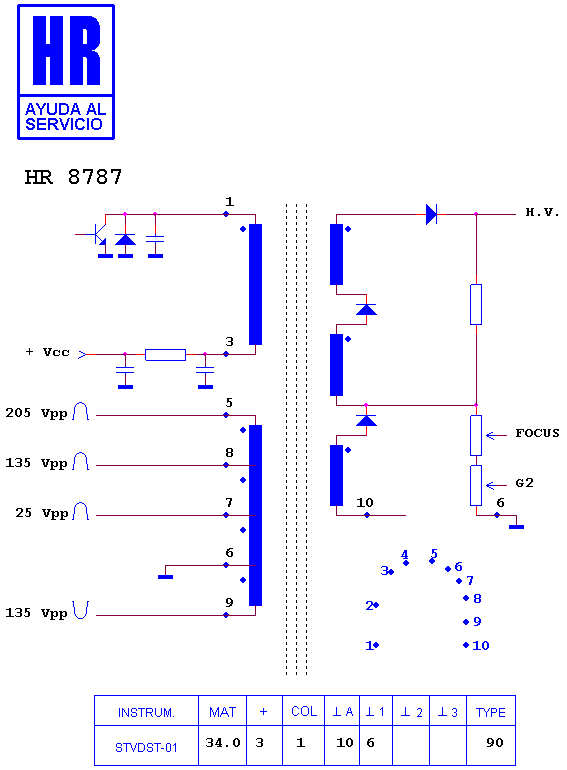

Schematic diagram for HR 8787
schematic (archived)

Manufacturer equivalents (19)

1372.0075 · 1372.0075 A · 1372.00752 · 1402.6002 · 1402.6002 A · 1402.6002 C · A 26-00123 A · AA 26-00075 · AA 26-00088 · AA 26-00088 A · AA 26-00123 A · AA 26-00187 A · AA 26-00230 A · FUJ 32 H 003 · FUJ 32 H 003 F · FUJ 34 A 003 F · FUJ 34 H 003 · FUJ 34 H 003 F · FUJ 34 H 003 F(S)

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 8783 · HR 80275 · HR 7044 · HR 7045 · HR 7940 · HR 6281 · HR 7410 · HR 7283 · HR 7535 · HR 6351 · HR 7825 · HR 7407

Fitted to (34)

SAMSUNG CHASIS K 55 A · SAMSUNG CHASIS K 55 AP · SAMSUNG CHASIS KS 3 · SAMSUNG CHASIS KS 3 A · SAMSUNG WS 32 M 066 · SAMSUNG WS 32 M 066 T · SAMSUNG WS 32 M 066 T GXXEC · SAMSUNG WS 32 M 066 TGX XEC · SAMSUNG WS 32 M 066 V · SAMSUNG WS 32 M 66 · SAMSUNG WS 32 M 66 TSGXXEC · SAMSUNG WS 32 M 66 V · SAMSUNG WS 32 M 66 VS · SAMSUNG WS 32 M 66 VSGXXEC · SAMSUNG WS 32 W 8 HDE · SAMSUNG WS 32 W 8 HVE · SAMSUNG WS 32 W 8 VE 8 F · SAMSUNG WS 32 W 8 VHE · SAMSUNG WS 32 W 8 VHE 8 X · SAMSUNG WS 32 W 8 VHE 8 XXEC · SAMSUNG WS 32 W 8 VHE 8 XXET · SAMSUNG WS 32 WVHE · SAMSUNG WS 32 Z 306 T · SAMSUNG WS 32 Z 308 T · SAMSUNG WS 32 Z 46 V · SAMSUNG WS 32 Z 46 VS 8 XXEC · SAMSUNG WS 32 Z 46 VSGX · SAMSUNG WS 32 Z 46 VSGX-XEC · SAMSUNG WS 32 Z 46 VSGXXEC · SAMSUNG WS 32 Z 46 VSGXXEU · SAMSUNG WS 32 Z 66 V · SAMSUNG WS 32 Z 68 P · TOSHIBA CHASIS KS 3 · TOSHIBA WS 32 W 8 VHE
