HR 7940

type ST · family 1XP1 · 20.4 kV maximum anode voltage · 90° deflection · 3 windings · 296 g

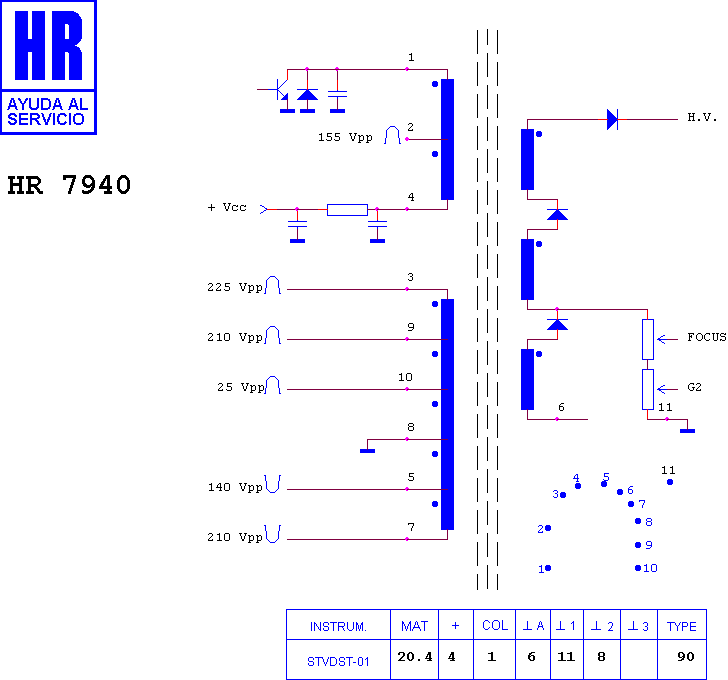

Schematic diagram for HR 7940
schematic
Schematic diagram for HR 7940
schematic (archived)

Manufacturer equivalents (6)

DNF-FD2000 · DNF-FO 1416 · FD2000 · FO 1416 · FSA 28023 M · FSA 28027 M

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 8605 · HR 8378 · HR 8488 · HR 8760 · HR 7493 · HR 8102 · HR 7044 · HR 7146 · HR 8783 · HR 8715 · HR 8930 · HR 6064

Fitted to (17)

DIAMOND 2072 · DIAMOND DCT 2072 · DIAMOND DTC 2072 · GRUNDIG CHASIS H 904 F · GRUNDIG GR 203 · HITACHI 2050 R · HITACHI 2051 R · HITACHI 21 BXM 1 · HITACHI 2155 · HITACHI CPT 2015 R · HITACHI CPT 21 BXM 1 · LG - GOLDSTAR CHASIS MC 6 GA · LG - GOLDSTAR CHASIS MC 64 A · LG - GOLDSTAR CP 20 D 90 · NOBLEX 14 TC 612 G · NOBLEX 20 TC 620 · SHIVAKI STV 2129

Search this part in the full database
