HR 8605

type ST · family 1XP1 · 22.4 kV maximum anode voltage · 90° deflection · 3 windings · 296 g

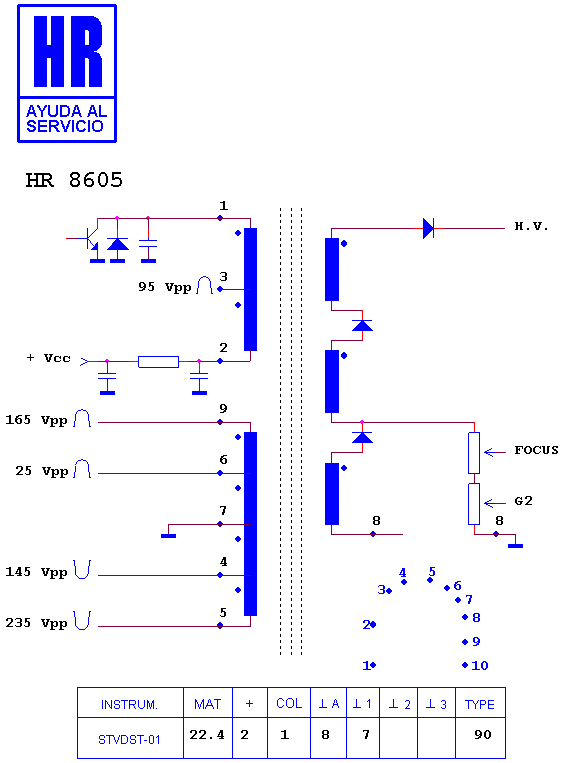

Schematic diagram for HR 8605
schematic

Manufacturer equivalents (10)

001-214190-10 · 001-214314-14 · 003072017 · 6174 V 7002 C · BSC 22-2314 · BSC 22-2314 H · BSC 22-2314 Q 3 · JF 0501-1903 · RO 760 · TR 760

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 7978 · HR 8088 · HR 8807 · HR 7726 · HR 7645 · HR 7983 · HR 8915 · HR 7772 · HR 8547 · HR 7769 · HR 7457 · HR 8607

Fitted to (40)

ANSONIC 1400 · ANSONIC 3700 TX · ANSONIC 3799 · ANSONIC AN 1400 N · BUSH-MURPHY-RANK DVD 140 TV · EMERSON EMTV 21436 · IES CK 3366 X · IRRADIO FTC 1410 · JOCEL GT 613 A · JOCEL GT 613 B/T · JOCEL GT 613 C · JOCEL GT 613 T · JOCEL GT 813 B/T · LENOIR KH 18-8014 · LENOIR KH 18-8014 TU · LENOIR KH 18-8014 TV · LG - GOLDSTAR CHASIS GW 01 A · LG - GOLDSTAR CHASIS GW 01 B · LG - GOLDSTAR CI 14 J 70 · LG - GOLDSTAR CI 14 J 70 X · LG - GOLDSTAR CK 14 J 70 · LG - GOLDSTAR CK 14 J 70 X · MITSAI TM 14 · MITSAI TVM 147 · NEC 14 V 3 TXT · ROWA 813 · ROWA GT 813 · ROYAL - ROYAL LUX 14 V 3 TXT · SAIVOD 14 C 3 N · SAIVOD 14 C 4 N · SAIVOD 14 C 4 T · SAIVOD 14 C 5 N · SAIVOD 14 C 6 T · SHIVAKI STV 102 · SOGO 1400 R · SOGO 1400 R TXT · SOGO SS 1400 CLR · TEAC MV 314 MARK II · TELEFUNKEN 140 · TELEFUNKEN TTV
