HR 7983

type ST · family 1YP · 34.3 kV maximum anode voltage · 90° deflection · 4 windings · 410 g

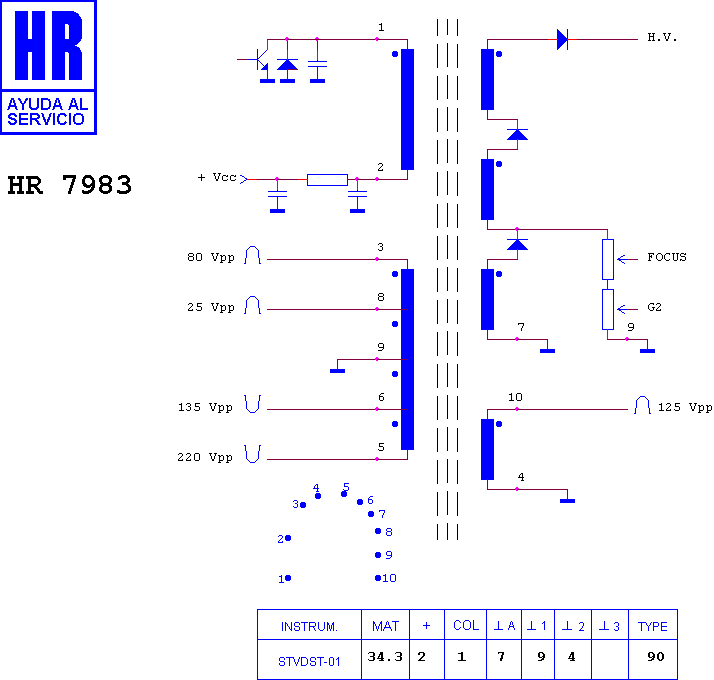

Schematic diagram for HR 7983
schematic

Manufacturer equivalents (4)

2435373 · 2435373 H · BSC 0517 · BSC 24-1101

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 7868 · HR 8607 · HR 7457 · HR 8088 · HR 7822 · HR 7723 · HR 7854 · HR 7648 · HR 7726 · HR 8820 · HR 7711 · HR 7830

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (4)

HITACHI CMT 2918 · HITACHI CMT 2928 PX · SHOW XT 3785 · YELLOW RIVER HC 54 FC II A
