HR 8820

type ST · family 1XP1 · 26.6 kV maximum anode voltage · 90° deflection · 3 windings · 256 g

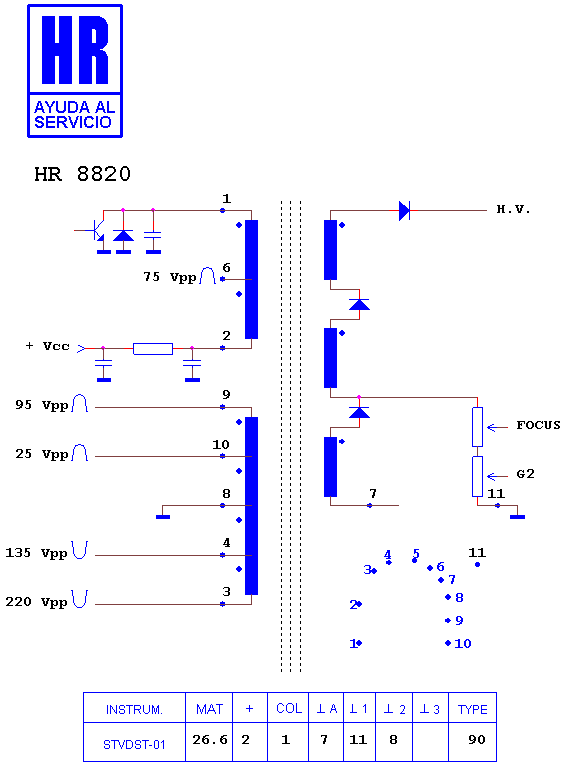

Schematic diagram for HR 8820
schematic (archived)

Manufacturer equivalents (14)

043221012 F · 043221023 F · 043221026F · 3221012 · 3221012 A · 3221012 F · 3221023 · 3221023 F · 3221026 · 3221026F · 3321012 A · AE 001530 · FQI 21 B 002 · FQI 21 B 002 M

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 8263 · HR 7983 · HR 7660 · HR 8088 · HR 8140 · HR 7629 · HR 8747 · HR 7817 · HR 8922 · HR 7648 · HR 7830 · HR 7659

Fitted to (12)

AIWA VXD 2120 · AIWA VXD 2150 K · BLUE SKY CB 552 FX · BLUE SKY CB 552 SX · FERGUSON-THORN-EMI CHASIS TV-VCR · FERGUSON-THORN-EMI FTC 2120 T · ORION MD 30 X · ORION TV 5532 · SAMSUNG CB 552 FX · TOSHIBA 20 A 23 · TOSHIBA 21 S 23 B · TOSHIBA 21 S 23 D
