HR 7648

type ST · family 1XP1 · 21.8 kV maximum anode voltage · 90° deflection · 4 windings · 262 g

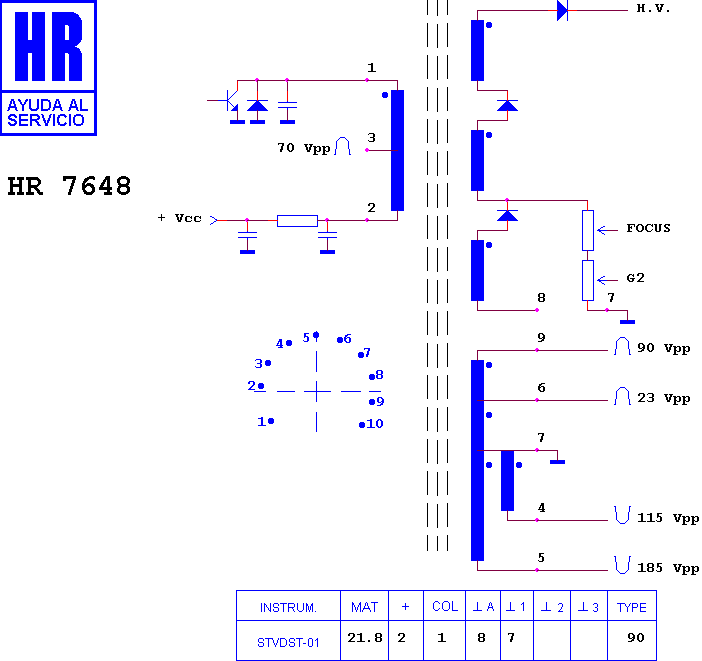

Schematic diagram for HR 7648
schematic

Manufacturer equivalents (3)

CF 0932 · KFS 60371 A · LCE CF 0932

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 8607 · HR 7983 · HR 8820 · HR 7726 · HR 7796 · HR 7685 · HR 8088 · HR 7978 · HR 7629 · HR 8922 · HR 7439 · HR 7657

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (4)

ANG 3020 AN · ANG 3220 · KIOTA 51 CM · KITT CK 5100 DK
