HR 8263

type ST · family 1YP · 28.3 kV maximum anode voltage · 90° deflection · 4 windings · 410 g

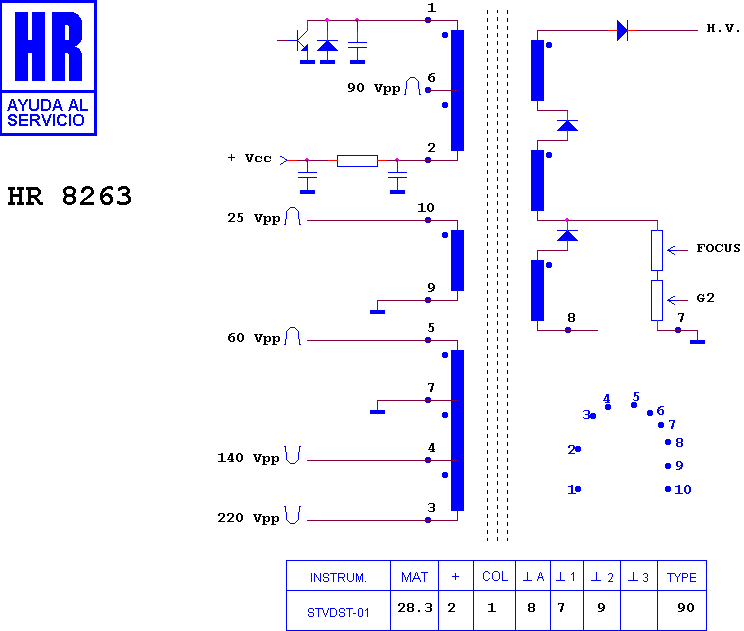

Schematic diagram for HR 8263
schematic

Manufacturer equivalents (5)

1142.5003 · 334 P 20001 · FAT30568 · KN30568 · TVC/113

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 7660 · HR 7711 · HR 7858 · HR 7983 · HR 7789 · HR 7461 · HR 8922 · HR 8820 · HR 7830 · HR 7659 · HR 8087 · HR 7657

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (3)

MITSUBISHI TC 1492 · MITSUBISHI TC 1498 · MITSUBISHI TC 1942
