HR 8607

type ST · family 1YP · 22 kV maximum anode voltage · 90° deflection · 4 windings · 410 g

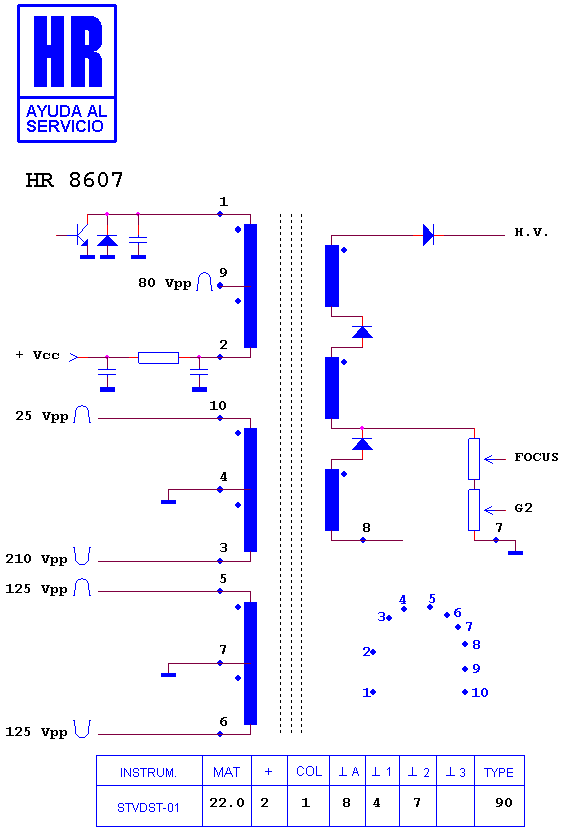

Schematic diagram for HR 8607
schematic

Manufacturer equivalents (2)

ZTFL 94001 A · ZTFM 23004 A

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 7983 · HR 7726 · HR 8088 · HR 7978 · HR 8605 · HR 8807 · HR 8087 · HR 8915 · HR 7657 · HR 8140 · HR 8194 · HR 8820

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (4)

JVC TX 21 CK 1 C · PANASONIC - MATSUSHITA TX 21 D 4 · PANASONIC - MATSUSHITA TX 21 MK 1 CM · PANASONIC - MATSUSHITA TX 28 MK 1 CM
