HR 7657

type ST · family 1YP · 22.4 kV maximum anode voltage · 90° deflection · 4 windings · 396 g

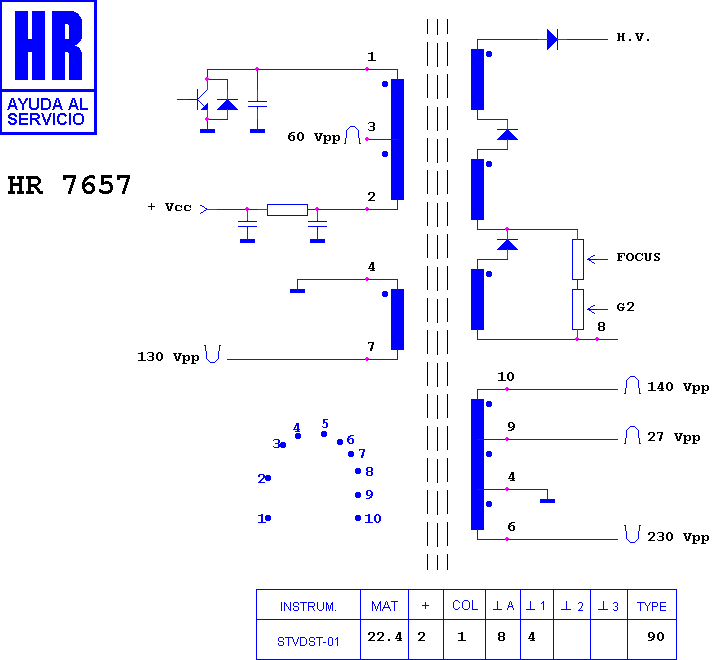

Schematic diagram for HR 7657
schematic

Manufacturer equivalents (6)

23236076 · BSC 0515 · TFB 4062 AD · TFB 4092 AD · TFB 62 AD · TFB4062BD

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 8087 · HR 7983 · HR 7854 · HR 8573 · HR 8263 · HR 8928 · HR 7711 · HR 8088 · HR 8820 · HR 7726 · HR 8747 · HR 7660

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (9)

SEMP TOSHIBA TS 287 · TOSHIBA 289 T 6 B · TOSHIBA 2909 XH · TOSHIBA C 289 X 6 M · TOSHIBA C 329 P 8 M · TOSHIBA CHASIS PW 5940 · TOSHIBA PW 5940 · TOSHIBA TS 287 · TOSHIBA TS 287 VS
