HR 7669

type ST · family 1VP · 21.3 kV maximum anode voltage · 90° deflection · 4 windings · 383 g

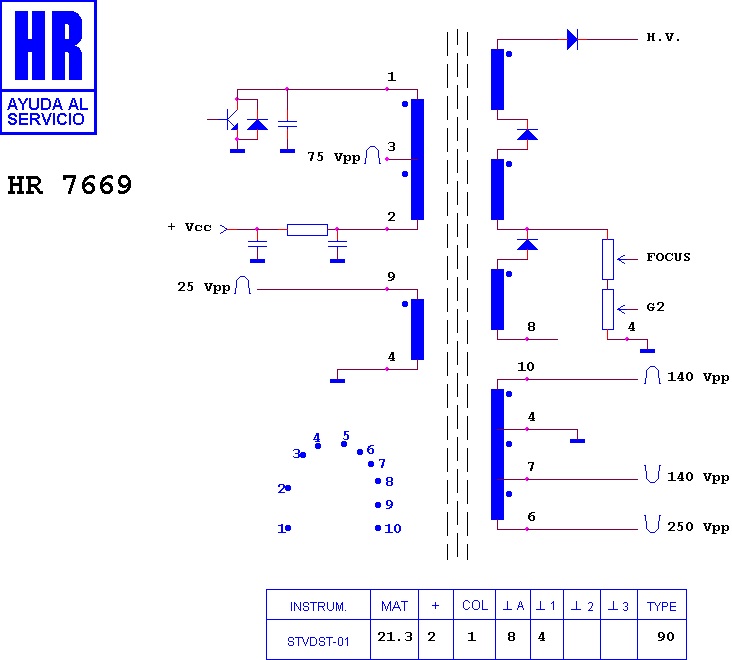

Schematic diagram for HR 7669
schematic

Manufacturer equivalents (25)

003141021 · 138 38122 · 23236201 · 23236245 · 23236427 · 3122 138 38120 · 3122 138 38122 · 3122 138 38123 · 3122 138 38124 · 3122 138 38125 · 312213838121 · 312813820191 · 7285000 · 729 208 9 · AT 2078/21 · AT 2079/21 · AT2078/21201 · FAT30179 · KN30179 · PET22-C5 · RO 306 · TFB 4090 AD · TR 181 · TR 7483 · TR1166

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 8696 · HR 7830 · HR 7854 · HR 7657 · HR 7983 · HR 8922 · HR 7660 · HR 8547 · HR 8087 · HR 7711 · HR 7659 · HR 7769

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (71)

AKAI CT 2135 F · NECKERMANN 2100 TD · NECKERMANN 727/687 · OTTO-VERSAND 216 R 9 D · OTTO-VERSAND 217 D 9 D · OTTO-VERSAND 779 290 · OTTO-VERSAND 779 294 · OTTO-VERSAND 779 381 · OTTO-VERSAND 779 383 · QUELLE 031.655 · QUELLE 217 D 9 D · TOSHIBA 2100 RB · TOSHIBA 2100 RBG · TOSHIBA 2100 RBT · TOSHIBA 2100 RN · TOSHIBA 2100 RNT · TOSHIBA 2100 RS · TOSHIBA 2100 RST · TOSHIBA 2100 RT · TOSHIBA 2100 RTT · TOSHIBA 2100 TB · TOSHIBA 2100 TB 5 · TOSHIBA 2100 TBS · TOSHIBA 2100 TBT · TOSHIBA 2100 TDT · TOSHIBA 2100 TN · TOSHIBA 2100 TNT · TOSHIBA 2100 TS · TOSHIBA 2100 TT · TOSHIBA 2100 TTT · TOSHIBA 2100 TW · TOSHIBA 2101 RBZ · TOSHIBA 2101 TB · TOSHIBA 2101 TB 5 · TOSHIBA 2101 TBG · TOSHIBA 2101 TBS · TOSHIBA 2101 TBT · TOSHIBA 2101 TBZ · TOSHIBA 2102 RBZ · TOSHIBA 2102 TB · TOSHIBA 2102 TB 7 · TOSHIBA 2102 TBT · TOSHIBA 2103 TB · TOSHIBA 2103 TB 5 · TOSHIBA 2103 TBG · TOSHIBA 2103 TBS · TOSHIBA 2112 DB · TOSHIBA 2112 DBT · TOSHIBA 2112 DDT · TOSHIBA 2112 DTT · TOSHIBA 212 DB · TOSHIBA 212 DBT · TOSHIBA 2121 DN · TOSHIBA 2121 RD · TOSHIBA 2121 T · TOSHIBA 2121 TN · TOSHIBA 216 R 9 B · TOSHIBA 216 R 9 B 2 · TOSHIBA 216 R 9 D · TOSHIBA 216 R B 2 · TOSHIBA 216 T 9 B · TOSHIBA 216 T 9 B 2 · TOSHIBA 217 D 9 B · TOSHIBA 217 D 9 B 2 · TOSHIBA 217 D 9 D · TOSHIBA 217 D 9 T · TOSHIBA 217 D 9 W · TOSHIBA 218 D 9 B · TOSHIBA 218 D 9 B 2 · TOSHIBA 218 D 9 D · TOSHIBA 218 D 9 W

Search this part in the full database
