HR 7854

type ST · family 1YP · 23.1 kV maximum anode voltage · 90° deflection · 3 windings · 390 g

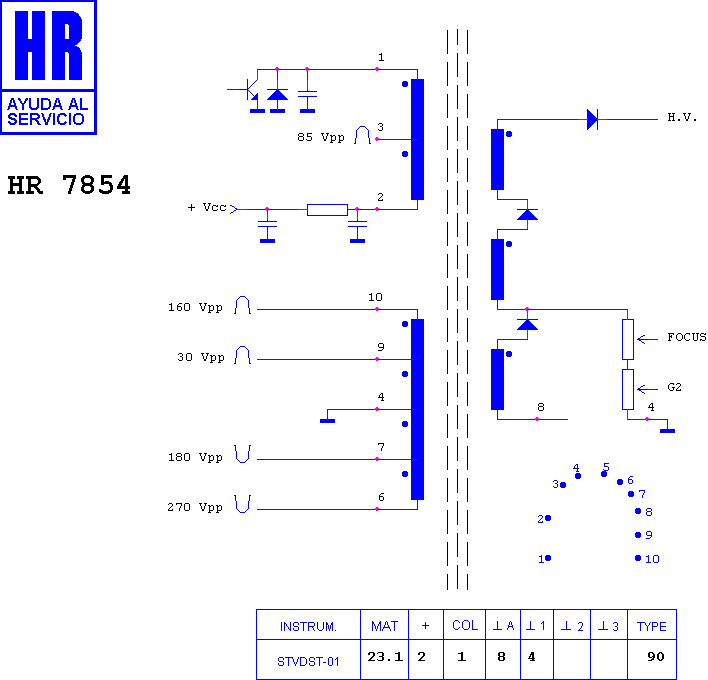

Schematic diagram for HR 7854
schematic

Manufacturer equivalents (13)

23236058 · 23236069 · 23236088 · AFS296 · FAT3904 · ME/6176-00 · TFB 4059 A · TFB 4059 AD · TFB 4059 BD · TFB4069AD · TFB4069BD · TR 7488 · TR7366

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 7983 · HR 8088 · HR 7711 · HR 7839 · HR 8820 · HR 8573 · HR 7772 · HR 8263 · HR 8915 · HR 7660 · HR 7817 · HR 7659

Fitted to (18)

SEMP TOSHIBA TS 211 · SEMP TOSHIBA TS 213 · TOSHIBA 210 R 6 B · TOSHIBA 210 S 6 D · TOSHIBA 210 T 6 B · TOSHIBA 210 T 6 D · TOSHIBA 210 T 6 T · TOSHIBA 215 R 8 F · TOSHIBA 258 R 7 BW · TOSHIBA 258 R 7 FW · TOSHIBA 258 TR · TOSHIBA CHASIS PW 5647 · TOSHIBA TS 211 · TOSHIBA TS 211 AMB · TOSHIBA TS 213 · TOSHIBA TS 213 ST · TOSHIBA TS 217 · TOSHIBA TS 218
