HR 7655

type ST · family 1YP · 22.8 kV maximum anode voltage · 90° deflection · 5 windings · 402 g

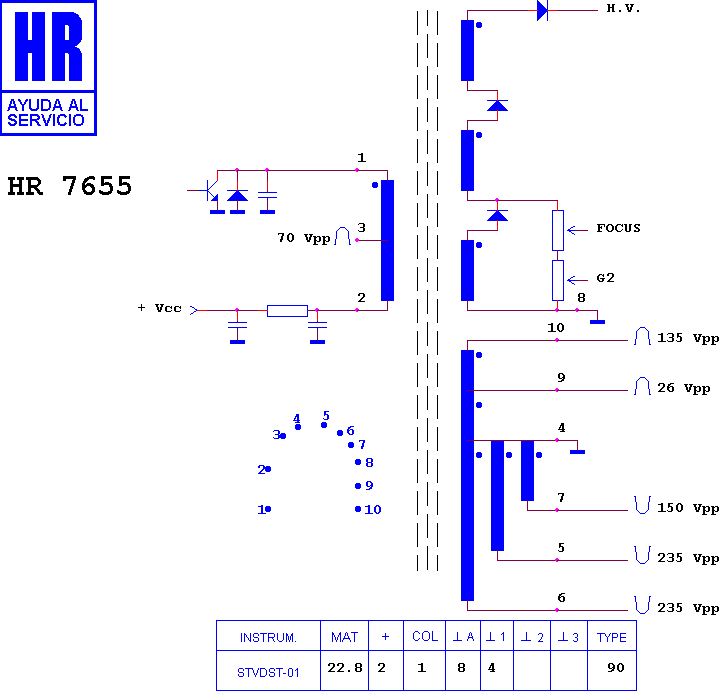

Schematic diagram for HR 7655
schematic

Manufacturer equivalents (5)

23236195 · 23236196 · TFB 4086 AD · TFB 4087 AD · TFB 4087 BD

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 7854 · HR 8573 · HR 8087 · HR 7633 · HR 7839 · HR 7817 · HR 8088 · HR 7868 · HR 6223 · HR 7811 · HR 7837 · HR 7656

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (13)

SEMP TOSHIBA TS 287 · SEMP TOSHIBA TS 2889 · SEMP TOSHIBA TS 289 · SEMP TOSHIBA TV 2889 F · TOSHIBA 2889 · TOSHIBA 289 D 8 A · TOSHIBA 349 P 9 D · TOSHIBA 349 P 9 T · TOSHIBA TS 2087 · TOSHIBA TS 287 · TOSHIBA TS 2889 · TOSHIBA TS 289 · TOSHIBA TV 2889 F
