HR 7984

type ST · family 1XP1 · 20.3 kV maximum anode voltage · 90° deflection · 3 windings · 290 g

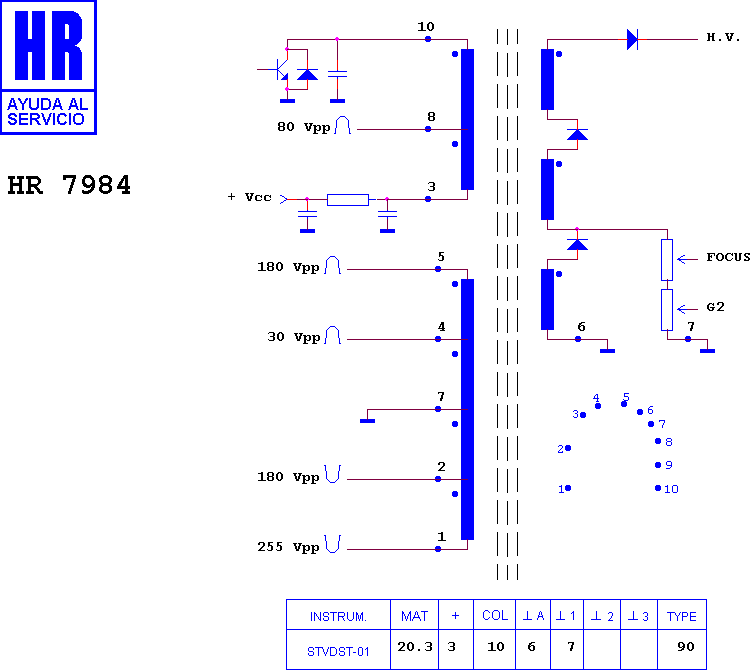

Schematic diagram for HR 7984
schematic

Manufacturer equivalents (6)

154 165 D · AFS 353 · FAT30579 · GS 154 165 D · GS FCC 154 165 D · KT 7006

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 7444 · HR 8205 · HR 8472 · HR 8600 · HR 7996 · HR 7719 · HR 7058 · HR 6009 · HR 7094 · HR 7854 · HR 8087 · HR 7073

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (9)

AKURA CX 2002 · AKURA CX 2002 T · ASUKA CTV 51 SI · ASUKA CTV 55 SI · BAYSONIC CB 20 · GOLDSTAR - LG 406-2 A · ITV P 2003 · KOTRON P 2003 BL · KOTRON P 2003 G

Search this part in the full database
