HR 7094

type ST · family 1AP1 · 20.6 kV maximum anode voltage · 90° deflection · 3 windings · 346 g

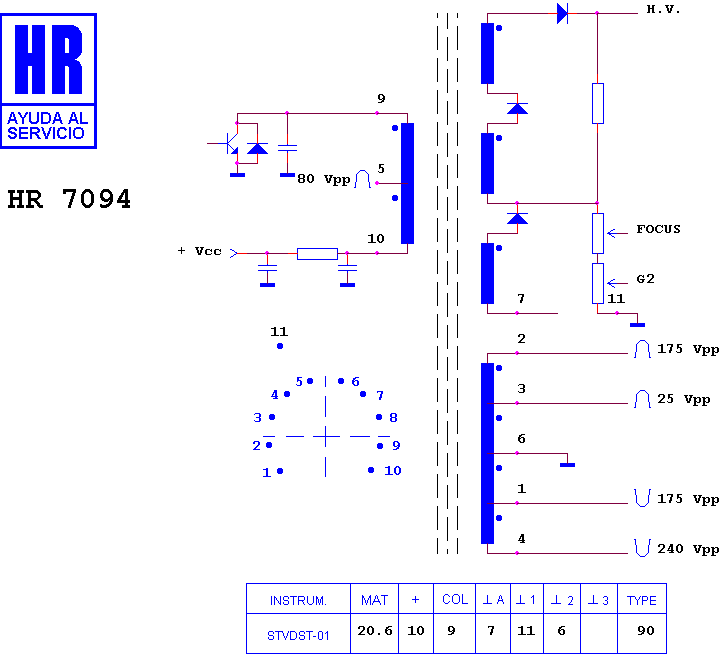

Schematic diagram for HR 7094
schematic

Manufacturer equivalents (19)

003031008 · 003301021 · AFS 234 · F36N.3019 · FAT 30189 · FCV 1412 L 01 · FCV 1422 L 01 · FCV 50 B 01 · HFS 1418 · HR 7094 · KN 30189 · KT 7002 · PET 19-31 · RO 320 · TCV 50 B 01 · TCV 50 B 1 · TR 063 · TR 1067 · TVC 50 B 01

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 7441 · HR 8088 · HR 8605 · HR 7892 · HR 7711 · HR 7905 · HR 8087 · HR 7983 · HR 8227 · HR 6479 · HR 7655 · HR 7816

Fitted to (38)

BRASSONIC CT 1400 · BRASSONIC CT 1409 · CONDOR CTV 1437 · CS ELECTRONIC 14-512 · ELEKTA 2019 · ELEKTA CTR 21 T 66 DS · ELEKTA CTR 2166 DS · ELTA 2019 · HCM ROYAL TV 3745 · HITACHI CHASIS 21 FTC 60 DC · HITACHI CHASIS HKT 1401 · HITACHI CHASIS HKT 2001 · HITACHI HFS 1418 · HITACHI-FUJIAN HFS 1418 · HYPER HCLT 147 · HYPER HCLT 148 · HYPER JAGUAR 14 · HYUNDAI CHASIS 14" · HYUNDAI CHASIS 20" · HYUNDAI CHASIS 21 FTC 60 DC · HYUNDAI CHASIS 21" · HYUNDAI CHASIS HKT 1401 · HYUNDAI CHASIS HKT 2001 · HYUNDAI HKT 1401 · INTERBUY 202 C · KTV 14 POC · NESCO CTV 20 P · OLYMPIC 14 TYC · OLYMPIC TVC 14" · OLYMPIC TVC 20" · PANASONIC - MATSUSHITA CT 1400 · PANASONIC - MATSUSHITA CT 1409 · PEKONIC CT 1400 · PEKONIC CT 1409 · SUPRA STV 2012 · TEMPEST TE 1400 · TEMPEST TE 1400 T · YOKO CT 20
