HR 7822

type ST · family 1XP1 · 21 kV maximum anode voltage · 90° deflection · 3 windings · 262 g

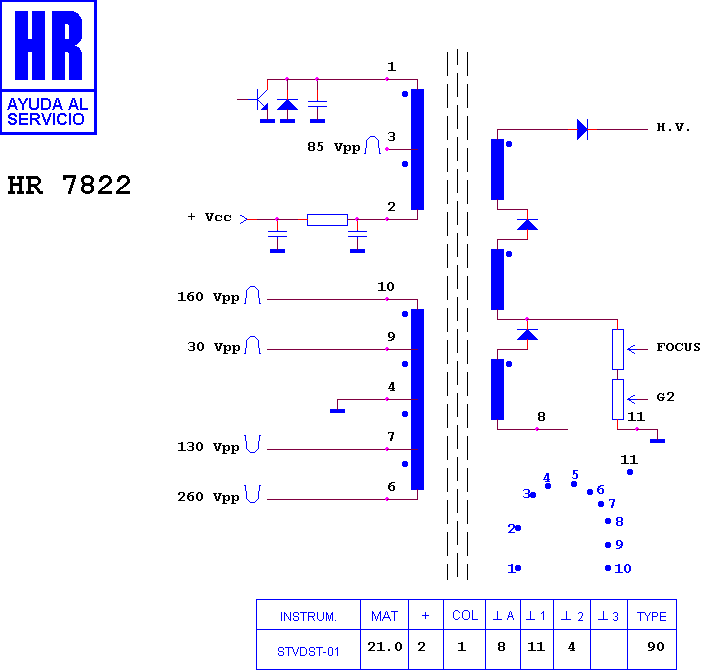

Schematic diagram for HR 7822
schematic

Manufacturer equivalents (5)

23226403 · 23226423 · FAT3902 · ME/6174-00 · TFB 4023 AD

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 7830 · HR 7711 · HR 8820 · HR 7983 · HR 8922 · HR 7854 · HR 7839 · HR 7657 · HR 8607 · HR 8696 · HR 8087 · HR 8263

Fitted to (25)

GRANADA 20 D 031 · MATSUI 2020 · MATSUI 2220 · MATSUI 2250 · TOSHIBA 201 E 4 B · TOSHIBA 201 R 4 B · TOSHIBA 201 T 4 B · TOSHIBA 201 T 4 BA · TOSHIBA 202 E 5 B · TOSHIBA 202 R 5 B · TOSHIBA 202 T 5 B · TOSHIBA 206 X 4 M · TOSHIBA 211 T 4 W · TOSHIBA 212 S 4 W · TOSHIBA 212 T 4 KB · TOSHIBA 212 T 4 W · TOSHIBA 221 E 4 B · TOSHIBA 221 R 4 B · TOSHIBA 221 T 4 B · TOSHIBA 222 R 5 B · TOSHIBA C 2030 B 2 · TOSHIBA C 2230 B 2 · TOSHIBA CT 5620 · TOSHIBA CT 5625 · TOSHIBA CT 5626
