HR 8783

type ST · family 1YP · 37.8 kV maximum anode voltage · 90° deflection · 4 windings · 410 g

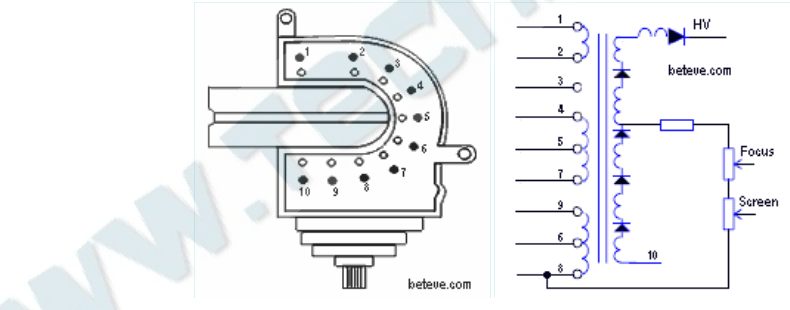

Schematic diagram for HR 8783
schematic (archived)

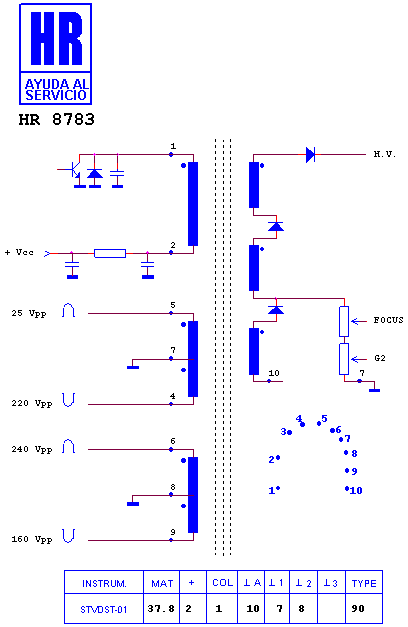

Schematic diagram for HR 8783
pin-out diagram

Manufacturer equivalents (11)

122-5030209-19 · AFS 326 · FSM 21 A 005 · JF 0208-0209 B · KFT 3 AB 080 F · TLF 15644 F · TLF 15644 F1 · TLF15644 · TLF4G503F · TLF4N052 · TLFA 01575

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 7878 · HR 8544 · HR 7800 · HR 7964 · HR 8115 · HR 8114 · HR 8768 · HR 8102 · HR 7146 · HR 7493 · HR 7209 · HR 7184

Fitted to (22)

AUDIOSONIC KT 8347 · CROWN - CROWN MUSTANG CTV-H 3792 · EMERSON 21411 · EMERSON TV 21411 · PANASONIC - MATSUSHITA CHASIS MX 3 C · PANASONIC - MATSUSHITA SX 2 · PANASONIC - MATSUSHITA SX 3 · PANASONIC - MATSUSHITA SX 4 · PANASONIC - MATSUSHITA SX 5 · PANASONIC - MATSUSHITA TC 14 B 7 · PANASONIC - MATSUSHITA TC 14 C 20 · PANASONIC - MATSUSHITA TC 20 A 7 · PANASONIC - MATSUSHITA TC 20 B 7 · PANASONIC - MATSUSHITA TC 20 C 20 · PANASONIC - MATSUSHITA TC 20 C 7 A · PANASONIC - MATSUSHITA TC 20 C 7 AU · PANASONIC - MATSUSHITA TC 21 L 3 R · PANASONIC - MATSUSHITA TC 2100 T · PANASONIC - MATSUSHITA TC 2153 R · PANASONIC - MATSUSHITA TNP 4 G 047 · PANASONIC - MATSUSHITA TX 2150 · RADIOTONE TV 375
