HR 7209

type ST · family 1AP1 · 21.7 kV maximum anode voltage · 90° deflection · 4 windings · 370 g

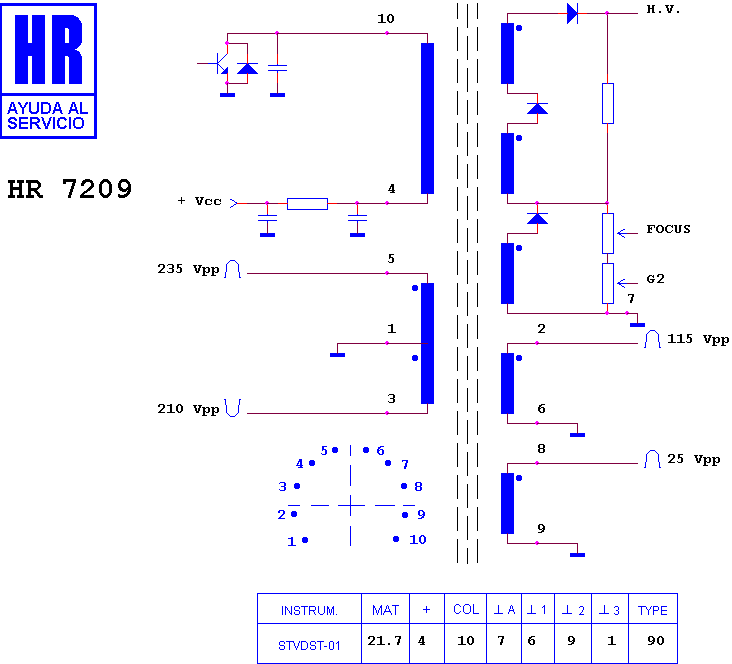

Schematic diagram for HR 7209
schematic

Manufacturer equivalents (2)

7209-03 · HR 7209

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 7045 · HR 7044 · HR 7428 · HR 7198 · HR 7234 · HR 8115 · HR 8114 · HR 7964 · HR 7170 · HR 7127 · HR 8136 · HR 7374

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (1)

VARIOS FABRICANTES MONITOR AUTOBUS
