HR 7800

type ST · family 1VP · 22.4 kV maximum anode voltage · 90° deflection · 4 windings · 368 g

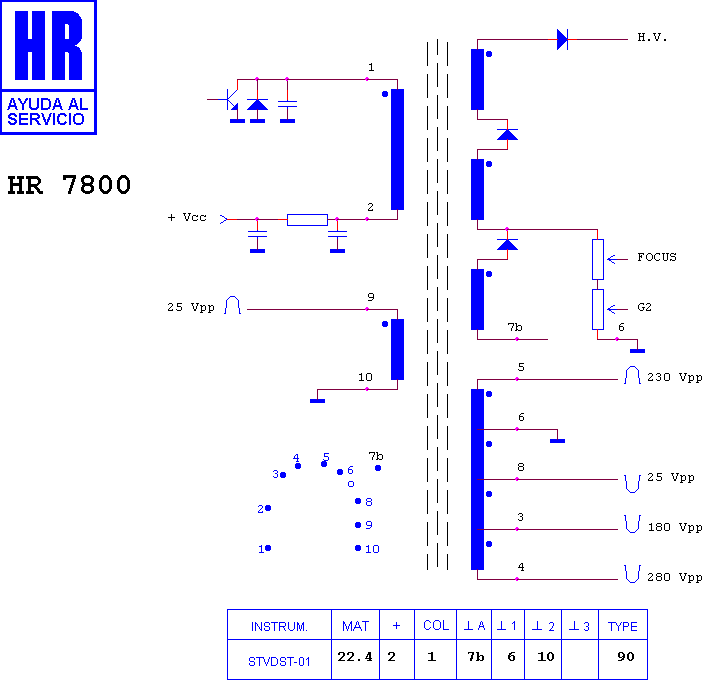

Schematic diagram for HR 7800
schematic

Manufacturer equivalents (11)

003141043 · 2434621 · 2434621H · 2434622 · 2434705 · BSC 0410 · FAT30008 · HR 7800 · KN30008 · ME/6367-00 · TR1125

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 8783 · HR 7964 · HR 7878 · HR 8544 · HR 8115 · HR 7146 · HR 7374 · HR 8136 · HR 7418 · HR 7428 · HR 7176 · HR 7215

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (4)

HITACHI CMT 1410 A · HITACHI CMT 1910 · HITACHI CMT 2110 · HITACHI CMT 2130
