HR 6091

type ST · family 1BP1 · 21.7 kV maximum anode voltage · 90° deflection · 4 windings · 414 g

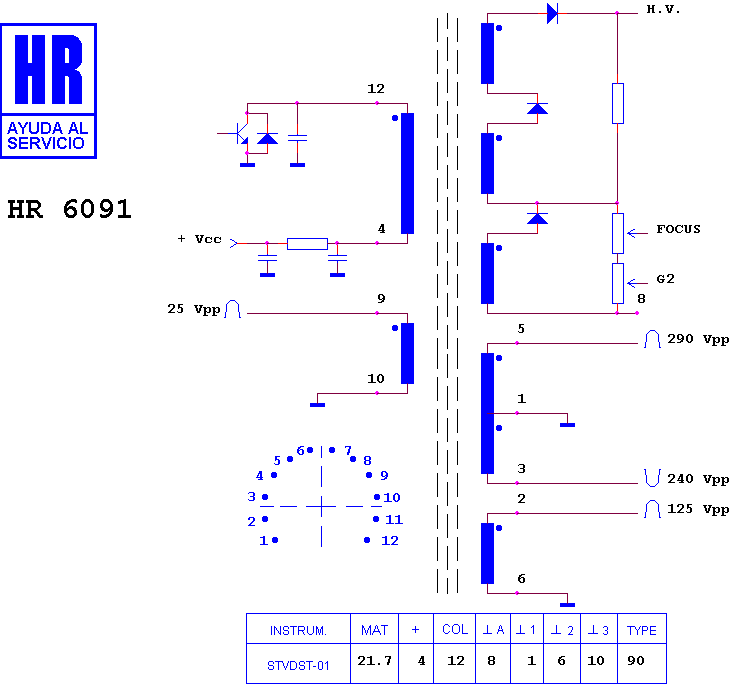

Schematic diagram for HR 6091
schematic

Manufacturer equivalents (5)

319328 · 37360.00 · 37360.01 · 37360.02 · HR 6091 B

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 6064 · HR 7143 · HR 7510 · HR 7167 · HR 7173 · HR 7198 · HR 7184 · HR 8819 · HR 7234 · HR 8136 · HR 8114 · HR 7964

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (4)

CLARIVOX CHASIS C 20 T 21" FLAT · CLARIVOX CHASIS C 21 FT 21" FLAT · CLARIVOX CHASIS C 960 21" FLAT · CLARIVOX TVC 2120

Search this part in the full database
