HR 7198

type ST · family 1AP1 · 23.2 kV maximum anode voltage · 90° deflection · 4 windings · 370 g

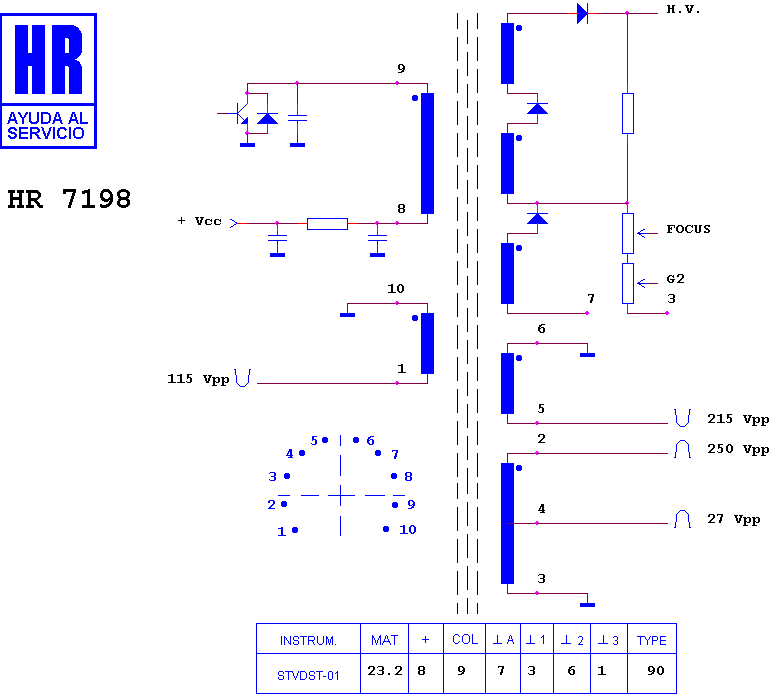

Schematic diagram for HR 7198
schematic

Manufacturer equivalents (3)

1192.0027 · 1362.3008 · 3021109

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 7126 · HR 7234 · HR 7143 · HR 7127 · HR 7333 · HR 7129 · HR 7176 · HR 8289 · HR 7964 · HR 7184 · HR 7374 · HR 7145

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (9)

NORDMENDE CHASIS F 19 · NORDMENDE CHASIS F 20 · NORDMENDE CHASIS IKC 2 · SABA CHASIS FS 618 · SABA CHASIS ICC 5 · SABA CHASIS IKC 2 · TED 9228 · TELEFUNKEN CHASIS IKC 2 · THOMSON CHASIS IKC 2
