HR 7234

type ST · family 1AP1 · 22 kV maximum anode voltage · 90° deflection · 4 windings · 364 g

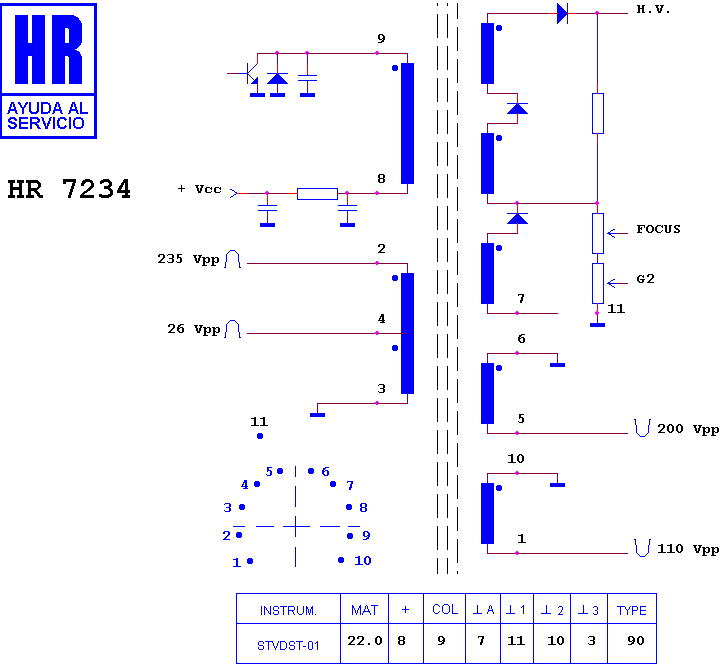

Schematic diagram for HR 7234
schematic

Manufacturer equivalents (23)

106626.70 · 1352.3036 · 1352.3036 A · 246.584 · 309 311 999 · 32343.00 · 32343.01 · 40332-50 · 413175.72 · 41317572.182 · 473100.82 · 473100.88 · 473100.96 · 473100088 · 473125.72 · 473175.72 · 473175.72-182 · 473188.00 · 4900 079 586 · 534 TX 0257 · 534 TX 0280 · 534 TX 0373 · 534 TX 0416

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 7198 · HR 7333 · HR 7143 · HR 7127 · HR 7129 · HR 7176 · HR 7964 · HR 7145 · HR 7170 · HR 7702 · HR 8136 · HR 7167

Fitted to (52)

BRANDT 55 254 T · BRANDT 55 280 PLST · BRANDT 55 281 ST · BRANDT CHASIS IKC 2710 MO · INTERVISION VM 2051 · NORDMENDE 3.615 · NORDMENDE 5.501 · NORDMENDE 5.501 VT · NORDMENDE 5.502 · NORDMENDE 5.502 VT · NORDMENDE CHASIS IKC 2 · NORDMENDE GALAXY · NORDMENDE GALAXY 51 ED · NORDMENDE GALAXY 55 C · NORDMENDE GALAXY 55 F · SABA 55 ES 955 · SABA 55 ML 10 · SABA CHASIS IKC 2 · SABA M 5501 · SABA M 5523 · SABA M 5523 VT · SABA ST 21-2 · TELEFUNKEN 212 S · TELEFUNKEN 215 · TELEFUNKEN 215 FP · TELEFUNKEN 331 M · TELEFUNKEN 7332 · TELEFUNKEN 8328 · TELEFUNKEN 8338 · TELEFUNKEN 8358 · TELEFUNKEN CHASIS 418 A · TELEFUNKEN CHASIS IKC 2 · TELEFUNKEN MP 215 · TELEFUNKEN MP 215 P · TELEFUNKEN MR 212 S · TELEFUNKEN P 331 M · TELEFUNKEN P 331 M-A · TELEFUNKEN PALCOLOR MP · TELEFUNKEN PALCOLOR MR · TELEFUNKEN PALCOLOR P · THOMSON 55 ML 10 · THOMSON 55 MP 45 · THOMSON 55 MP 45 IMC · THOMSON 55 MPS 28 · THOMSON 55 MPS 28 IMC · THOMSON 55 MU 11 · THOMSON 55 MV 11 · THOMSON 55 MXP 44 · THOMSON CHASIS IKC 2 · THOMSON M 5523 · THOMSON SM 214 · YAMISHI YM 2094
