HR 8760

25.3 kV maximum anode voltage · 90° deflection · 3 windings · 410 g

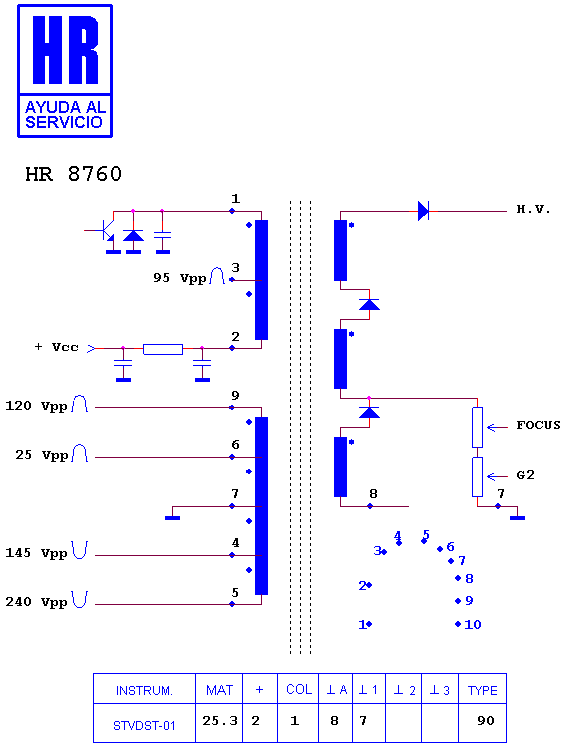

Schematic diagram for HR 8760
schematic (archived)

Manufacturer equivalents (15)

003141047 · 122-251181-06 · 122-251181-0600 · 122-251182-07 · 122-5020501 · 122-5020501-19 · 815539000035 · AFS233 · BSC26N1059YD · FAT30659 · HR 8760 · JF0501-0501 · JF0501-0501R · RO405 · TR393

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 7947 · HR 8536 · HR 8394 · HR 8899 · HR 8715 · HR 7589 · HR 7586 · HR 7163 · HR 8239 · HR 7352 · HR 8442 · HR 7357

Fitted to (24)

AKAI 2088 C · AKAI 2188 C · AKAI CT 205 M · AKAI CT 217 · AKAI CT 217 D · AKITA VC 8118 · EMERSON TC 2072 · M C 510 · M C CT 510 T · MIVAR 21 C 1 L · NIPPON SVM 2010 · NIPPON SVM 2010 J · NIPPON SVM 2110 J · ONY 2088 C · ONY 2188 C · ROYAL TV 5585 B · SANSUI SV 1402 · SANSUI SV 2102 IC · SANSUI VC 5118 · SHOW SVT 2099 · SHOW SVT 2199 · TSUMAI 5118 · TSUMAI MCE 510 · YOT YA 201
