HR 8394

type ST · family 1XP1 · 21.8 kV maximum anode voltage · 90° deflection · 4 windings · 290 g

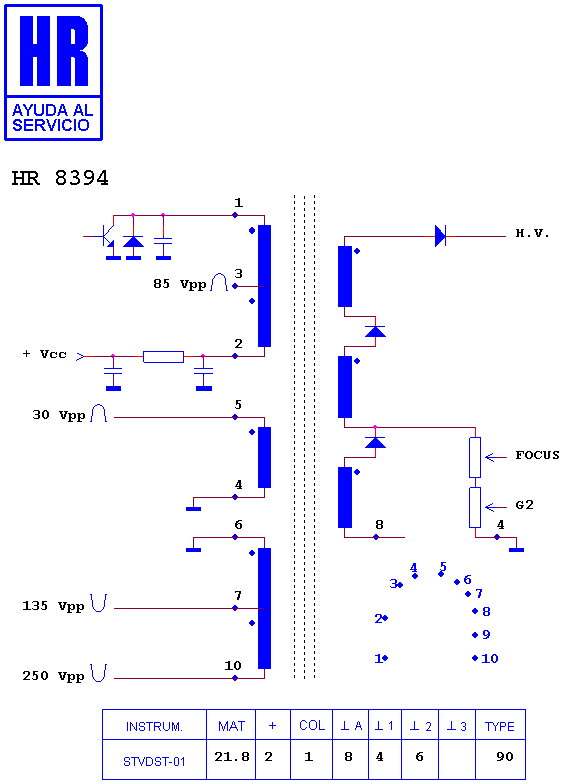

Schematic diagram for HR 8394
schematic

Manufacturer equivalents (6)

1-453-208-11 · AT 2078/U0 · AT 2078/U0-1 · AT2078/U0G · KT 13.000 · TVC/133

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 8760 · HR 7446 · HR 7278 · HR 8536 · HR 7947 · HR 7604 · HR 8118 · HR 6571 · HR 7589 · HR 6573 · HR 8715 · HR 7517

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (14)

SONY KV 14 B 80 · SONY KV 21 B 80 · SONY KV 21 S 85 · SONY KV 21 S 85 A · SONY KV 2152 · SONY KV 2158 · SONY KV 2162 · SONY KV 2170 · SONY KV 2170 B · SONY KV 2172 · SONY KV 2172 S · SONY KV 2173 · SONY KV 2173 S · SONY KV 2179 S

Search this part in the full database
