HR 6573

type ST · family 1GP · 22.6 kV maximum anode voltage · 90° deflection · 3 windings · 430 g

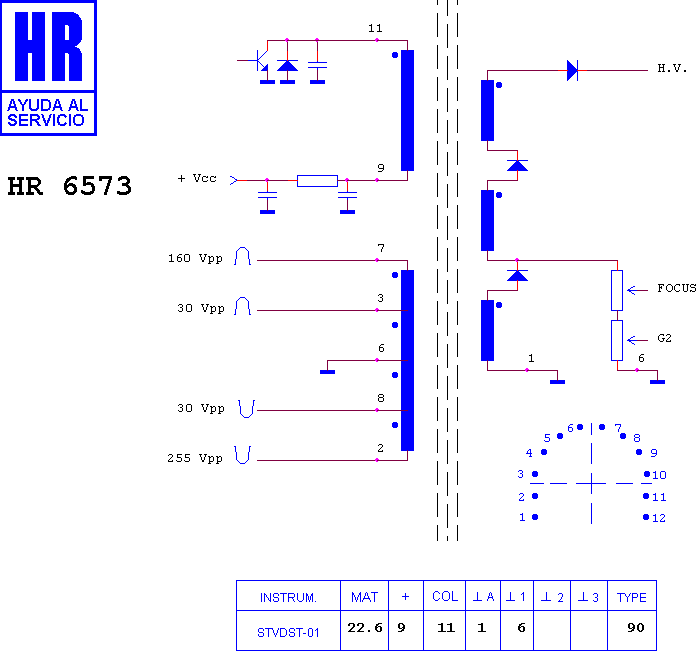

Schematic diagram for HR 6573
schematic

Manufacturer equivalents (27)

003071075 · 003162202 · 003321003 · 042 048 9 · 29201.031.55 · 29201.653.03 · 29201.653.0300 · 29221.031.55 · 29221.031.5500 · 29221.031.55A · 29221.653.0300 · 420489 · 8 669 485 073 · 8 669 485 075 · 8668485075 · FAT30335 · FAT30545 · H 32-44 · HR 6573 · KN30335 · M 29221.031.55 · M29201.031.55 · M29221.031.55A · RO 135 · RO 142 · TR 135 · TR 142

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 8159 · HR 8899 · HR 6571 · HR 8451 · HR 6588 · HR 7203 · HR 8239 · HR 7589 · HR 7586 · HR 7947 · HR 8536 · HR 6006

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (74)

BLAUPUNKT 7 665 010 · BLAUPUNKT 7 665 011 · BLAUPUNKT 7 665 012 · BLAUPUNKT 7 666 000 · BLAUPUNKT 7 666 002 · BLAUPUNKT BP 37-06 · BLAUPUNKT BP 37-06 VT · BLAUPUNKT CHASIS FM 251.00 · BLAUPUNKT PM 37-06 O · BLAUPUNKT PM 37-06 VT-EI · BLAUPUNKT PM 37-15 VT · GRUNDIG 37-065/5 · GRUNDIG 37-066/5 · GRUNDIG 37-070 GB · GRUNDIG 37-071 · GRUNDIG 37-071 GB · GRUNDIG 37-071 IR · GRUNDIG 37-080 · GRUNDIG 37-3035 · GRUNDIG 37-730 TXT · GRUNDIG 37-730 TXT ASIS · GRUNDIG 37-730 TXT GB · GRUNDIG 37-731 TXT · GRUNDIG 37-731 TXT GB · GRUNDIG 37-731/12 TXT · GRUNDIG 37-740 SAT · GRUNDIG 37-740 TOP · GRUNDIG 37-743 FR · GRUNDIG 37-830 TXT · GRUNDIG 37-830/12 TXT · GRUNDIG 37-843 FR · GRUNDIG 37-9442 FR · GRUNDIG 3780 TXT · GRUNDIG 55-731 · GRUNDIG CHASIS 7303 · GRUNDIG CHASIS CUC 7200 · GRUNDIG CHASIS CUC 7300 FR · GRUNDIG CHASIS CUC 7301 · GRUNDIG CHASIS CUC 7302 · GRUNDIG CHASIS CUC 7303 · GRUNDIG CHASIS CUC 7305 · GRUNDIG GLOBETROTTER · GRUNDIG MIAMI SE · GRUNDIG P 37-065/5 · GRUNDIG P 37-066/5 · GRUNDIG P 37-070 GB · GRUNDIG P 37-071 · GRUNDIG P 37-071 GB · GRUNDIG P 37-071 IR · GRUNDIG P 37-080 · GRUNDIG P 37-3035 · GRUNDIG P 37-730 TXT · GRUNDIG P 37-730 TXT ASIS · GRUNDIG P 37-730 TXT GB · GRUNDIG P 37-731 TXT · GRUNDIG P 37-731 TXT GB · GRUNDIG P 37-731/12 TXT · GRUNDIG P 37-740 SAT · GRUNDIG P 37-740 TOP · GRUNDIG P 37-743 FR · GRUNDIG P 37-830 TXT · GRUNDIG P 37-843 FR · GRUNDIG P 37-9442 FR · GRUNDIG SUPER COLOR · GRUNDIG SUPER COLOR P · GRUNDIG SUPER COLOR T · GRUNDIG T 55-731 · MATSUI 14 V 1 R · MATSUI 20 V 1 T · SIEMENS CHASIS CM 9400 · SIEMENS FC 301 K 6 · SIEMENS FC 301 S 6 · SIEMENS FC 301 V 6 · SIEMENS FC 313 V 6

Search this part in the full database
