HR 8451

type ST · family 1XP1 · 26 kV maximum anode voltage · 90° deflection · 4 windings · 296 g

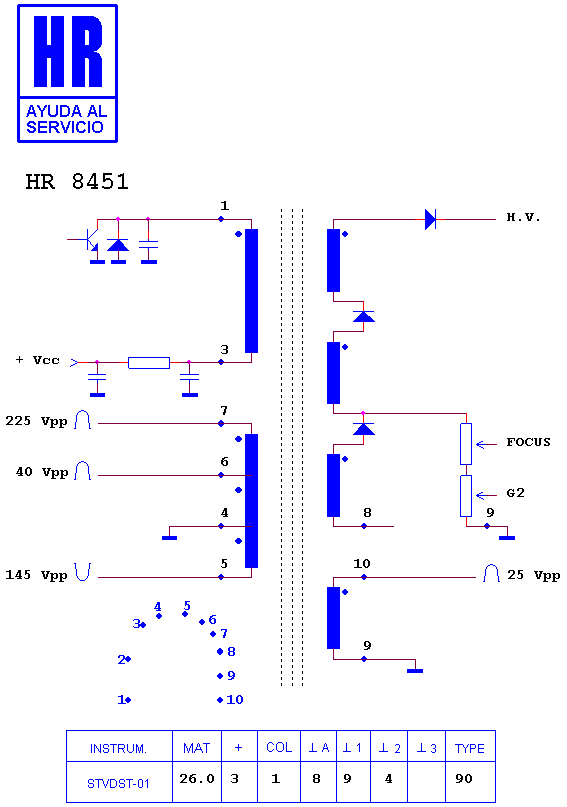

Schematic diagram for HR 8451
schematic

Manufacturer equivalents (9)

13821370 · 2137.0 · 2137.1 · 312813821370 · 312813821371 · AT2094/21371 · OV 2094/2137.1 · OV 2094/21370 · OV 2094/21372

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 8381 · HR 8481 · HR 7841 · HR 7907 · HR 8899 · HR 7386 · HR 8448 · HR 7442 · HR 7489 · HR 7741 · HR 80060 · HR 7104

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (7)

PHILIPS 14 PV 110 · PHILIPS 14 PV 110/01 · PHILIPS 14 PV 202/07 · PHILIPS 2001 · PHILIPS COMBI EPSILON · PHILIPS COMBI EPSILON 2001 · PHILIPS COMBI TV/VCR

Search this part in the full database
