HR 8536

type ST · family 1XP1 · 19.6 kV maximum anode voltage · 90° deflection · 3 windings · 296 g

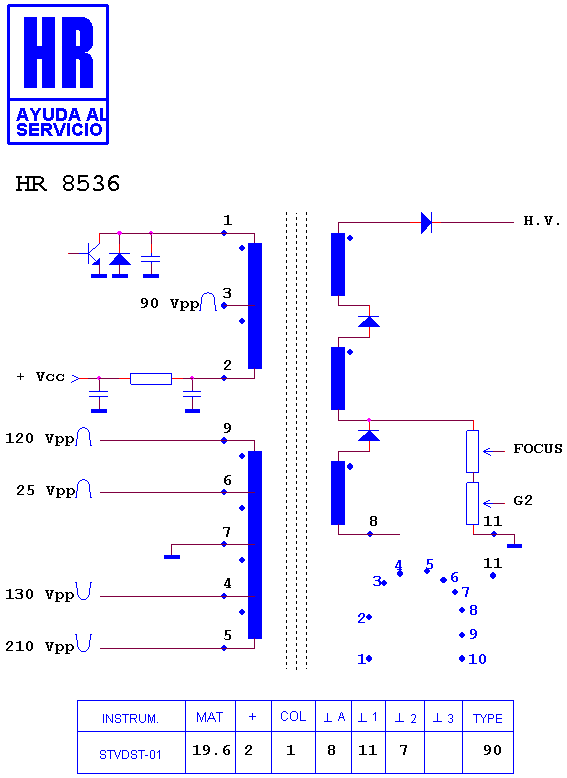

Schematic diagram for HR 8536
schematic

Manufacturer equivalents (1)

154 277 V

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 7604 · HR 7446 · HR 8118 · HR 7589 · HR 7586 · HR 6573 · HR 7900 · HR 7929 · HR 7553 · HR 7555 · HR 7565 · HR 7517

Fitted to (33)

AKAI CTG 205 DT · AKAI CTG 215 · AKAI CTG 215 D · AKAI CTG 215 DT · AKAI TVM 5101 · ALBA CTV 4850 · BUSH-MURPHY-RANK 2557 NTX · BUSH-MURPHY-RANK CTV 601 · GENERAL VISION 20 D 39 A · GENERAL VISION GTV 21 S 39 A · GENERAL VISION TC 13 JC 12 F · GRUNDIG 2150 · GRUNDIG 7490 · GRUNDIG GR · GRUNDIG GR 2150 · GRUNDIG GR 7490 · JOCEL GT 620 B · LAWSON LW 2020 TXT · LIFETECH LT 5530 VT · LIFETECH LT 5545 VTS · MEDION MD 5102 VTS · MEDION MD 5120 · METZ 6321 · MITSAI P 2008 S · MITSAI TVM 51 · MITSAI TVM 5101 · MITSUI TVM 51 · PORTLAND PDMQ 21 ST 3 · SOUND COLOR 20" · SOUND COLOR 51 CM · SUPRA 20" NIL · TECNISON 9320 A · TELESTAR GT 9221
