HR 7565

type ST · family 1NP1 · 20.3 kV maximum anode voltage · 90° deflection · 3 windings · 292 g

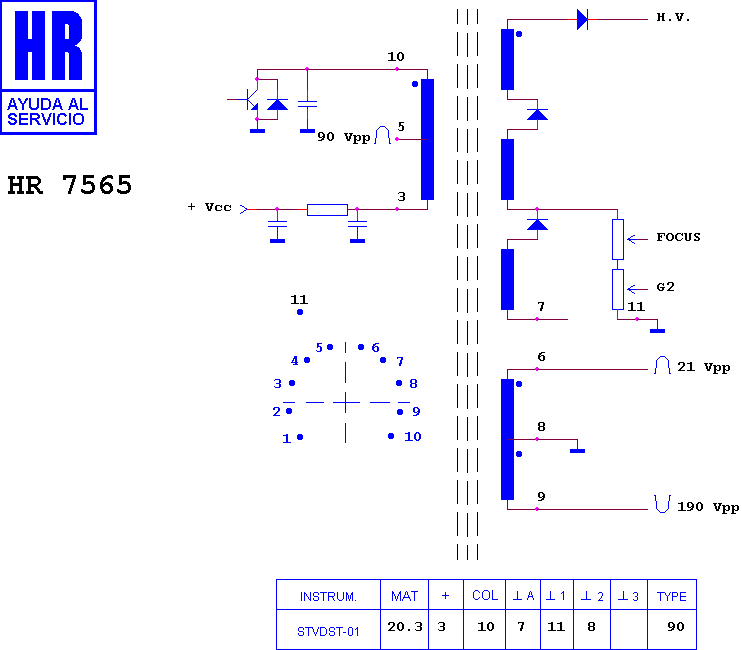

Schematic diagram for HR 7565
schematic

Manufacturer equivalents (20)

103853.30 · 1142.0505 · 1142.0545 · 1142.0545 B · 1142.0545 C · 40331-30 · 413 799 · 50275003 · 775 531 7 · AFS 247 · FAT 30380 · GN 413 799 · KN 30380 · PET 19-00 · TA/915 · TA/919 · TR 1195 · TVL 115 · TVL 115/02 · TVL 115/2

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 7507 · HR 8396 · HR 7501 · HR 6028 · HR 7517 · HR 8298 · HR 7553 · HR 80023 · HR 7443 · HR 7446 · HR 8785 · HR 7295

Fitted to (57)

CROWN - CROWN MUSTANG CHASIS 11 AK 10 90§ · CROWN - CROWN MUSTANG CTV EL 6051 · CROWN - CROWN MUSTANG CTV-EL 6151 · CROWN - CROWN MUSTANG CTV-EL 6255 · CROWN - CROWN MUSTANG CTV-EL 6270 · CROWN - CROWN MUSTANG CTV-EL 7051 · GORENJE CHASIS E 5 90§ · GORENJE CHASIS G 4 90§ · GORENJE TVC G 4 · KITON CHASIS 11 AK 10 90§ · KITON CT 2551 · KITON CT 3100 ST · KITON CT 3250 ST · QUELLE 001.136 · QUELLE 013.325 · QUELLE 022.192 · QUELLE 023.678 · QUELLE 062.447 · QUELLE 066.925 · QUELLE FT 4223 · QUELLE FT 4242 · QUELLE FT 4242 A · QUELLE FT 4246 · QUELLE FT 4246 A · QUELLE FT 4265 · SEG CHASIS 11 AK 03 90§ · SEG CHASIS 11 AK 10 90§ · SEG CHASIS 11 AK 12 90§ · SEG CT 2065 ST · SEG CT 2501 · SEG CT 2551 · SEG CT 3060 · SEG CT 3100 ST · SEG CT 3250 ST · TELEAVIA CHASIS 11 AK 10 90§ · TELEAVIA CT 2501 · TELETECH CHASIS 11 AK 10 90§ · TELETECH CT 2501 · TELETECH CT 2551 · TELETECH CT 3100 ST · TELETECH CT 3250 ST · TESSLA CHASIS E 5 20-21" · TOPLINE CHASIS 11 AK 10 90§ · TOPLINE CT 2501 · TOPLINE CT 2551 · TOPLINE CT 3100 ST · TOPLINE CT 3250 ST · UNIVERSUM CHASIS 11 AK 10 90§ · UNIVERSUM FT 4241 A · UNIVERSUM FT 4246 A · VESTEL CHASIS 11 AK 10 90§ · VESTEL CHASIS 11 AK 12 90§ · VESTEL CT 2500 · VESTEL CT 2501 · VESTEL CT 2551 · VESTEL CT 3100 ST · VESTEL CT 3250 ST
