HR 8785

21.3 kV maximum anode voltage · 90° deflection · 4 windings · 296 g

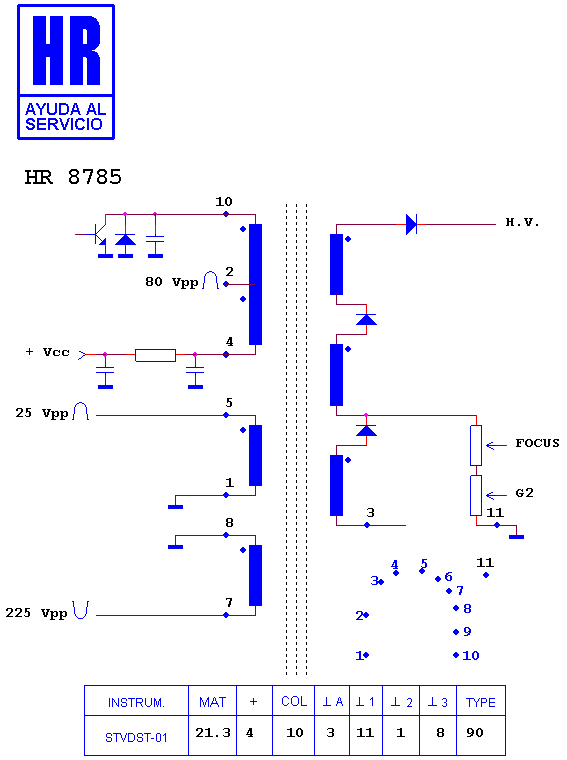

Schematic diagram for HR 8785
schematic (archived)

Manufacturer equivalents (5)

AFS362 · BSC25-6101 · FAT30685 · HR 8785 · PET22-11

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 7211 · HR 7590 · HR 8920 · HR 7663 · HR 8276 · HR 7492 · HR 8396 · HR 8298 · HR 7278 · HR 80023 · HR 8187 · HR 7012

Fitted to (15)

AR SYSTEMS FUL 2000 BF TXT · FULTON FUL 2000 BF · FULTON FUL 2000 BF TXT · FULTON FUL 2000 BT TXT · FULTON TVL 2000 BF · MOV TVC 20 · MOV TVC 21 · PROVISION CTV 2121 T · PROVISION L 2021 · PROVISION L 2021 T · PROVISION L 2121 · PROVISION ST 2121 T · TLW TV 51110 T · TLW TV 55120 T/S · TNC ST 2121 T
