HR 8276

type ST · family 1YP · 23.7 kV maximum anode voltage · 90° deflection · 4 windings · 410 g

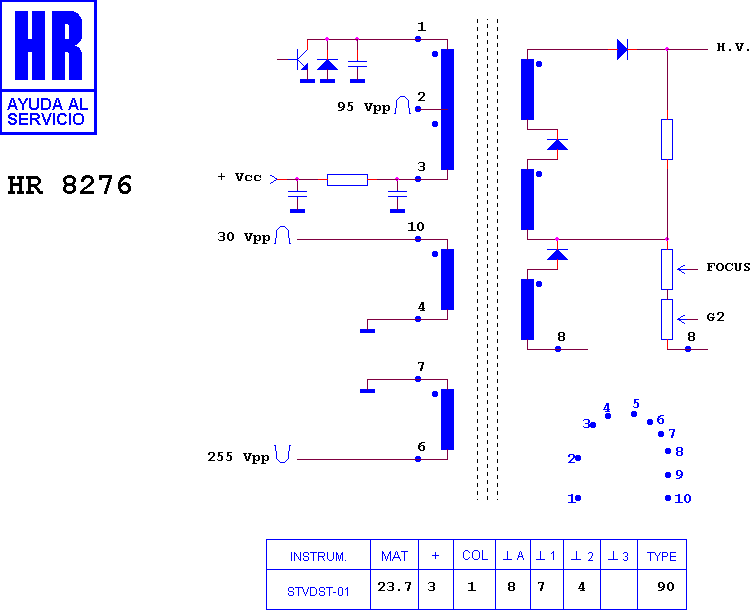

Schematic diagram for HR 8276
schematic

Manufacturer equivalents (3)

6174 Z 6032 A · 6174V6004D · BSC27N2213

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 80023 · HR 7211 · HR 8920 · HR 8298 · HR 8190 · HR 7372 · HR 7098 · HR 7278 · HR 7663 · HR 7446 · HR 7501 · HR 6250

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (2)

GOLDSTAR - LG CP 21 Q 20 · GOLDSTAR - LG CP 21 Q 22

Search this part in the full database
