HR 7986

type ST · family 1XP1 · 19.2 kV maximum anode voltage · 90° deflection · 3 windings · 290 g

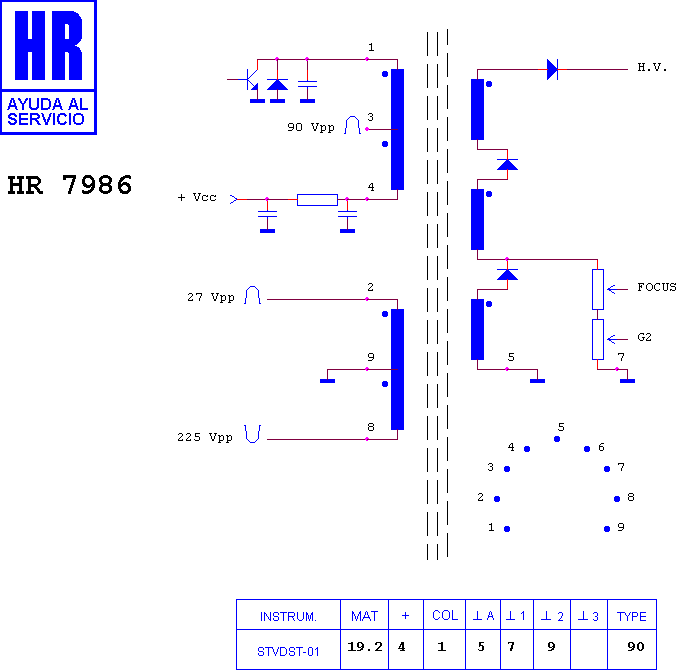

Schematic diagram for HR 7986
schematic

Manufacturer equivalents (7)

4731 · FAT30277 · KT 11.002 · TLF 14731 · TLF 14731 F · TLF 14731 F1 · TVC/126

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 80023 · HR 8276 · HR 7278 · HR 8298 · HR 8396 · HR 7973 · HR 7517 · HR 7010 · HR 7501 · HR 7507 · HR 7446 · HR 7211

Fitted to (28)

NATIONAL TC 14 C 1 · NATIONAL TC 14 C 1 V · NATIONAL TC 14 D 1 · NATIONAL TC 14 D 1 V · NATIONAL TC 14 R 1 · NATIONAL TC 14 R 1 M · NATIONAL TC 145 · NATIONAL TC 145 M · NATIONAL TC 16 C 1 · NATIONAL TC 16 D 1 · NATIONAL TC 16 D 1 V · NATIONAL TC 163 · NATIONAL TC 163 M · NATIONAL TC 165 M · PANASONIC - MATSUSHITA T 16 D 1 V · PANASONIC - MATSUSHITA TC 14 C 1 · PANASONIC - MATSUSHITA TC 14 C 1 V · PANASONIC - MATSUSHITA TC 14 D 1 · PANASONIC - MATSUSHITA TC 14 R 1 M · PANASONIC - MATSUSHITA TC 144 · PANASONIC - MATSUSHITA TC 145 M · PANASONIC - MATSUSHITA TC 146 M · PANASONIC - MATSUSHITA TC 16 C 1 · PANASONIC - MATSUSHITA TC 16 D 1 · PANASONIC - MATSUSHITA TC 163 · PANASONIC - MATSUSHITA TC 163 M · PANASONIC - MATSUSHITA TC 164 M · PANASONIC - MATSUSHITA TC 165 M

Search this part in the full database
