HR 7278

type ST · family 1VCP · 24.2 kV maximum anode voltage · 90° deflection · 3 windings · 414 g

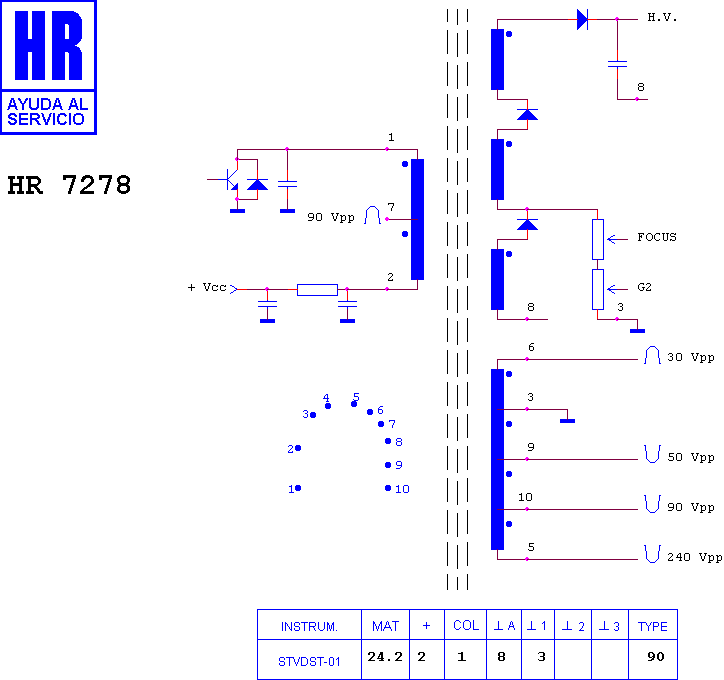

Schematic diagram for HR 7278
schematic

Manufacturer equivalents (2)

FAT30716 · TLF 15606 F

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 7446 · HR 7663 · HR 7973 · HR 7492 · HR 8187 · HR 8394 · HR 80023 · HR 8276 · HR 7010 · HR 7986 · HR 6250 · HR 7561

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (19)

GRANADA D 41 FK 5 · GRANADA D 51 GK 2 · PANASONIC - MATSUSHITA CHASIS Z 3 T · PANASONIC - MATSUSHITA D 41 FK 5 · PANASONIC - MATSUSHITA D 51 GK 2 · PANASONIC - MATSUSHITA TC 1785 IR · PANASONIC - MATSUSHITA TC 2181 · PANASONIC - MATSUSHITA TC 2181 RE · PANASONIC - MATSUSHITA TC 2181 TX · PANASONIC - MATSUSHITA TC 2185 · PANASONIC - MATSUSHITA TC 2185 IR · PANASONIC - MATSUSHITA TC 2185 UR · PANASONIC - MATSUSHITA TC 2195 · PANASONIC - MATSUSHITA TC 2195 DRS · PANASONIC - MATSUSHITA TLF 15606 F · PANASONIC - MATSUSHITA TX 1786 · PANASONIC - MATSUSHITA TX 1786 IR · PANASONIC - MATSUSHITA TX 2181 · PANASONIC - MATSUSHITA TX 2181 UR
