HR 7211

type ST · family 1AP1 · 21.3 kV maximum anode voltage · 90° deflection · 3 windings · 370 g

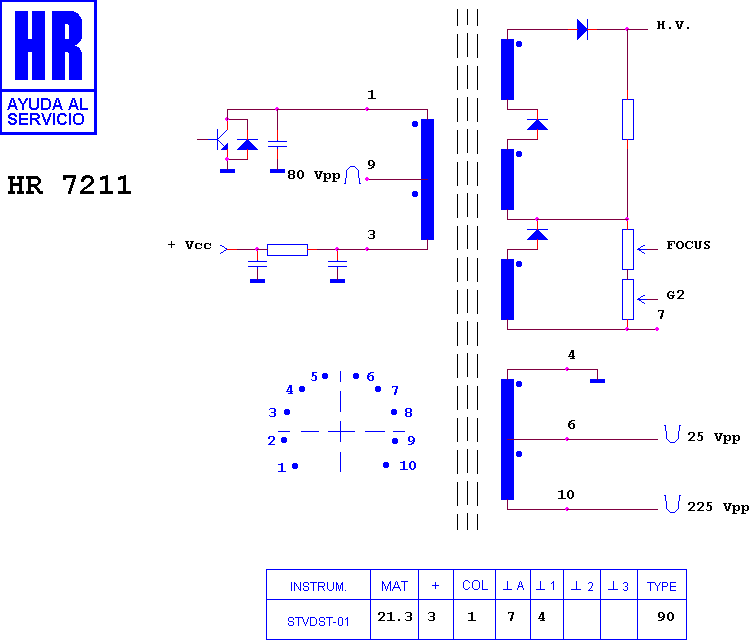

Schematic diagram for HR 7211
schematic

Manufacturer equivalents (3)

1105.0938 · FAT30415 · KN30415

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 8920 · HR 8276 · HR 8298 · HR 80023 · HR 8190 · HR 7098 · HR 7372 · HR 8785 · HR 7590 · HR 7663 · HR 7492 · HR 8396

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (4)

CA&G VI 1400 14" · CA&G VI 2000 20" · CA&G VI 2500 · CA&G VIDEO GAME
