HR 8396

type ST · family 1NP1 · 21.3 kV maximum anode voltage · 90° deflection · 3 windings · 290 g

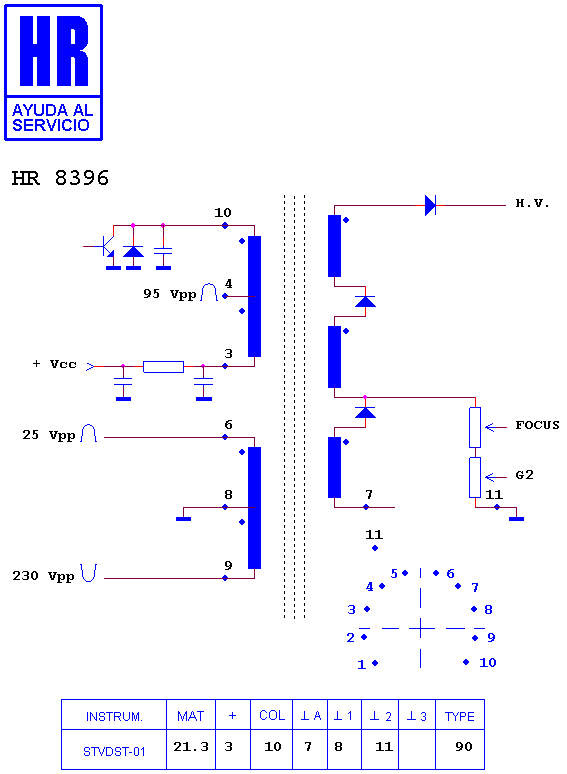

Schematic diagram for HR 8396
schematic

Manufacturer equivalents (2)

103381.40 · 40331-12

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 7507 · HR 7565 · HR 8298 · HR 80023 · HR 7501 · HR 7211 · HR 8785 · HR 7663 · HR 8276 · HR 7973 · HR 7517 · HR 8920

Fitted to (13)

NEI 2044 TX · NEI 21 A 4 X · NEI 21 T 4 X · NEI CHASIS E 5 · NEI E 20 A 4 X · NEI E 20 C 2 R · NEI E 20 C 4 R · NEI E 20 C 4 X · NEI E 20 C 8 X · NEI E 20 S 4 X · NEI E 2044 R · NEI E 2044 TX · NEI E 21 C 2 R
