HR 6006

type ST · family 1BP · 17.2 kV maximum anode voltage · 90° deflection · 3 windings · 420 g

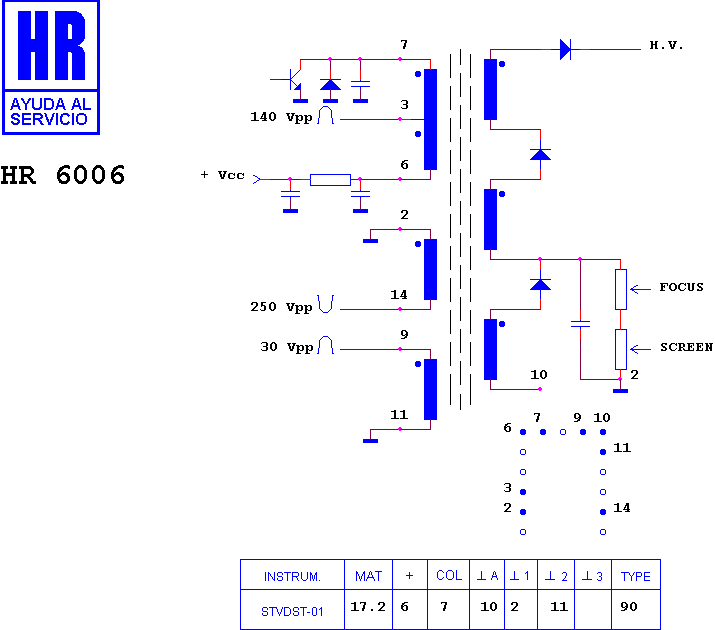

Schematic diagram for HR 6006
schematic

Manufacturer equivalents (1)

HR 6006

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 8536 · HR 7947 · HR 8394 · HR 7443 · HR 7586 · HR 7589 · HR 7900 · HR 8760 · HR 7011 · HR 8715 · HR 8239 · HR 6573

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (2)

EMERSON CHASIS C 40 A · KOLSTER CHASIS C 40 A
