HR 6007

type ST · family 1BP · 17.8 kV maximum anode voltage · 90° deflection · 5 windings · 420 g

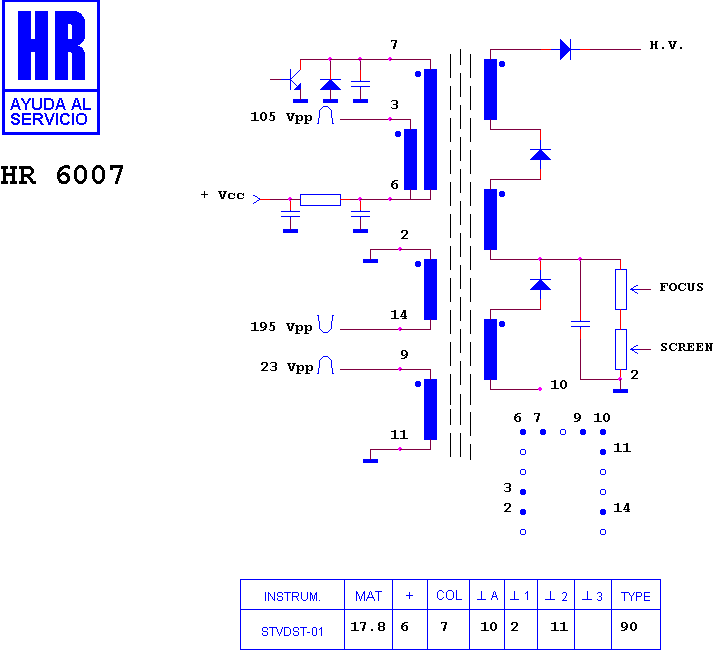

Schematic diagram for HR 6007
schematic

Manufacturer equivalents (1)

HR 6007

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 7119 · HR 8536 · HR 7443 · HR 7589 · HR 7161 · HR 6112 · HR 7512 · HR 7011 · HR 7412 · HR 6571 · HR 7586 · HR 7138

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (8)

EMERSON CHASIS C 40 B · EMERSON TE 020 · EMERSON TE 020 E · EMERSON TE 020 MD · KOLSTER CHASIS C 40 B · TEXONIC CHASIS TE 1-A · TEXONIC TE 020 · TEXONIC TE 020 MD
