HR 8154

type ST · family 1AP1 · 18.3 kV maximum anode voltage · 90° deflection · 3 windings · 390 g

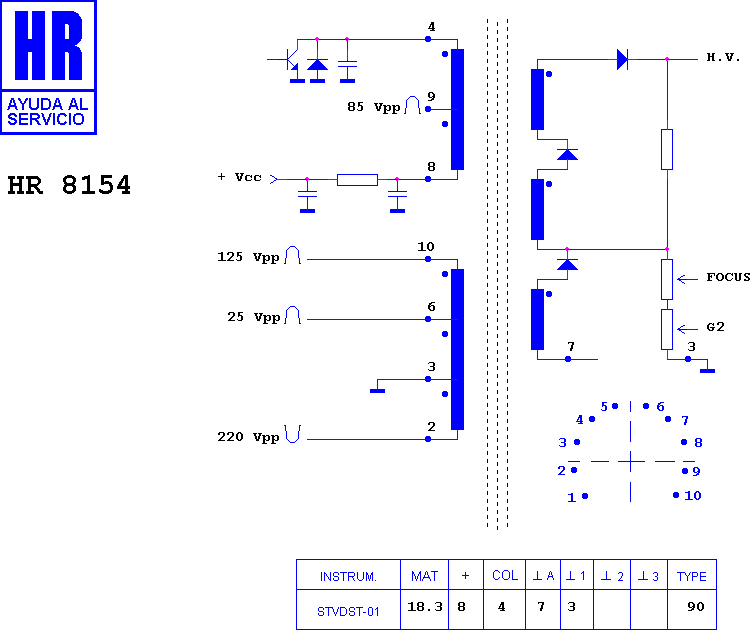

Schematic diagram for HR 8154
schematic

Manufacturer equivalents (7)

1105.1297 · AFS 316 · PET 19-C8 · TA/916 · TVL 116 · TVL 116/01 · TVL 116/1

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 8321 · HR 7131 · HR 7577 · HR 8057 · HR 7491 · HR 8254 · HR 7438 · HR 7407 · HR 8110 · HR 6406 · HR 7806 · HR 7384

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (1)

TRILUX TAP 2101
