HR 7071

type ST · family 1AP2 · 17.2 kV maximum anode voltage · 90° deflection · 3 windings · 318 g

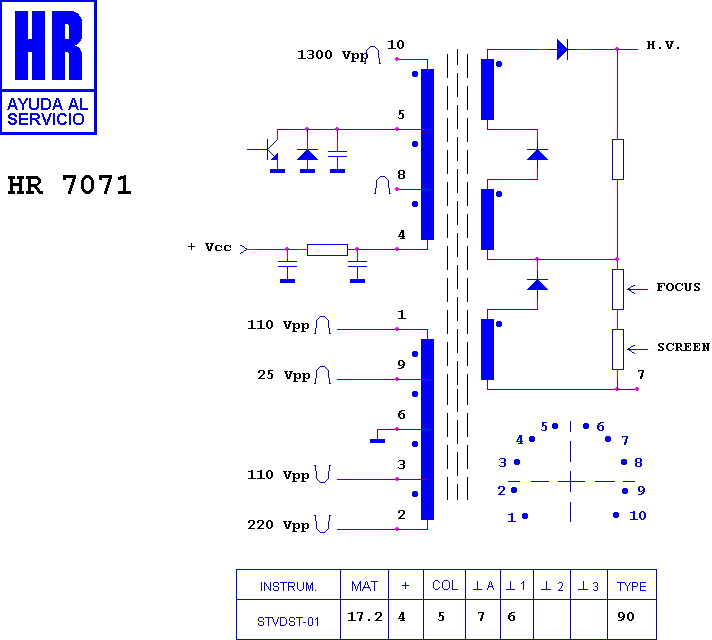

Schematic diagram for HR 7071
schematic

Manufacturer equivalents (6)

037888 · 1105.0567 · 28 150 4201 · 281540201 · FAT3788 · ME/6044-00

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 7405 · HR 7404 · HR 8111 · HR 7287 · HR 8774 · HR 8442 · HR 8110 · HR 8466 · HR 8254 · HR 7196 · HR 7491 · HR 7825

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (5)

NAONIS CHASIS BS 750 · REX CHASIS BS 750 · SELECO CHASIS BS 750 · SELECO CHASIS BS 750 DIGITAL · STERN CHASIS BS 750
