HR 8111

type ST · family 1NP1 · 20.7 kV maximum anode voltage · 90° deflection · 4 windings · 290 g

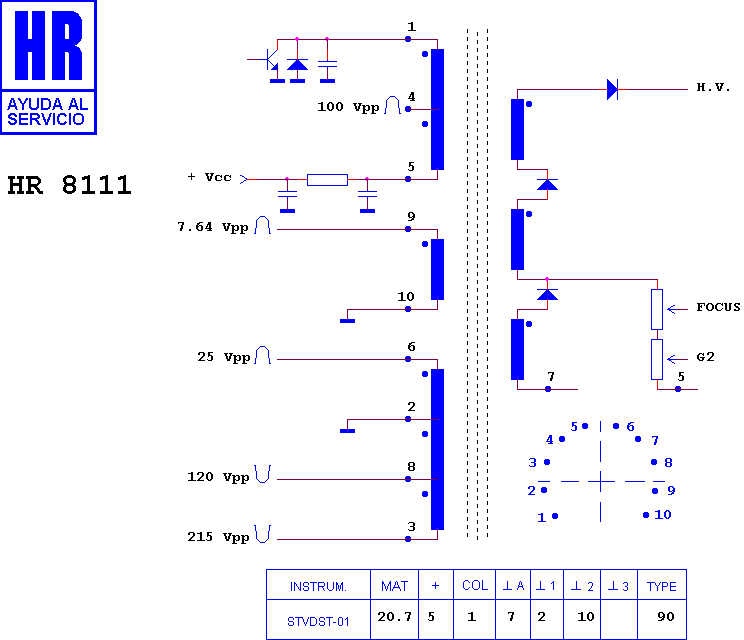

Schematic diagram for HR 8111
schematic

Manufacturer equivalents (8)

B 32 3439 · B 32 3439 001 · B 32 3439 001 000 · B 32 3439 002 · B 32 3439 002 000 · FAT30582 · KN30582 · KT 3009

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 8110 · HR 7283 · HR 7782 · HR 8488 · HR 7066 · HR 8442 · HR 7755 · HR 7535 · HR 7131 · HR 8109 · HR 8774 · HR 7188

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (3)

PHILCO PAVM 2160 · PHILCO PC 2136 · PHILCO TAVM 2160
