HR 80306

type ST · family 1YP · 37.5 kV maximum anode voltage · 110° deflection · 3 windings · 410 g

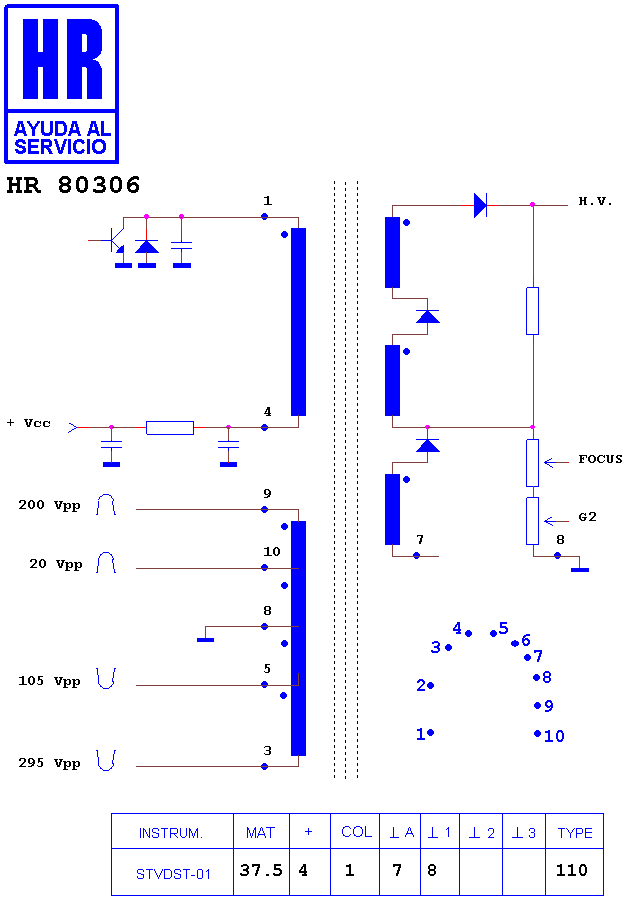

Schematic diagram for HR 80306
schematic (archived)

Manufacturer equivalents (10)

1104-1043022001 B · 1302.2001 · 1302.2001 B · 20060524 · 50 H 0000267 · 50 H 0000277 · BSC 29-0175 K · TZS 9 E K038 · TZS 9 E K05A · ZTFN65013A

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 8725 · HR 8523 · HR 8546 · HR 6422 · HR 80035 · HR 8914 · HR 8539 · HR 8456

Fitted to (16)

DAEWOO 29 U 7 K 100 D · DAEWOO CHASIS CP 521 · DAEWOO CHASIS CP 521 F · DAEWOO CP 521 · PANASONIC - MATSUSHITA 29 PS 12 T · PANASONIC - MATSUSHITA CHASIS CP 521 F · PANASONIC - MATSUSHITA CHASIS P 521 F · PANASONIC - MATSUSHITA TX 29 PM 1 B · PANASONIC - MATSUSHITA TX 29 PM 1 D · PANASONIC - MATSUSHITA TX 29 PM 1 F · PANASONIC - MATSUSHITA TX 29 PM 1 P · PANASONIC - MATSUSHITA TX 29 PM 1 T · PANASONIC - MATSUSHITA TX 29 PS 1 · PANASONIC - MATSUSHITA TX 29 PS 1 D · PANASONIC - MATSUSHITA TX 29 PS 12 T · PANASONIC - MATSUSHITA TX 29 TM 1 T

Search this part in the full database
