HR 80036

43.5 kV maximum anode voltage · 110° deflection · 3 windings · 410 g

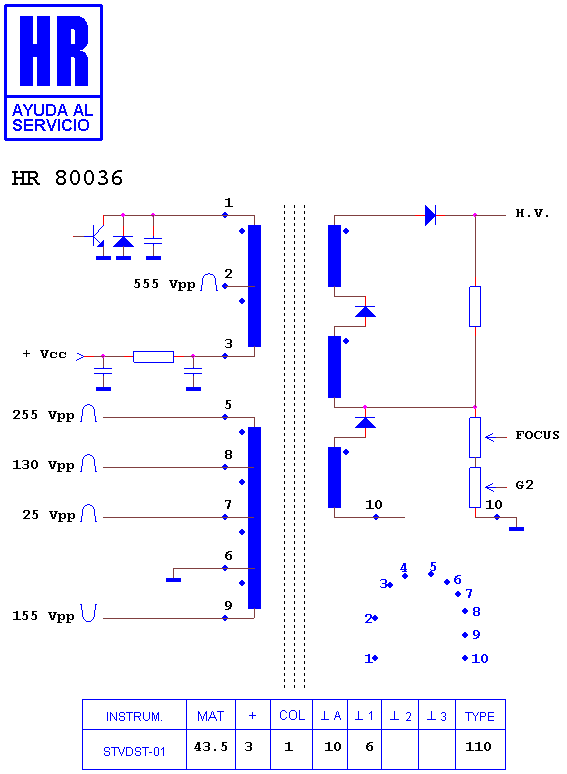

Schematic diagram for HR 80036
schematic (archived)

Manufacturer equivalents (3)

AA26-00046B · FUJ29B002 · FUJ29B002S

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 80092 · HR 8852 · HR 8382 · HR 8109 · HR 8810 · HR 8853 · HR 8406 · HR 5646 · HR 8403 · HR 8436 · HR 8973 · HR 8740

Fitted to (11)

SAMSUNG 28 C 7 VHG · SAMSUNG CE 28 C 7 VHG 8 · SAMSUNG CHASIS KS 3 A · SAMSUNG CW 28 C 7 HG · SAMSUNG CW 28 C 7 HG 8 · SAMSUNG CW 28 C 7 NG 8 · SAMSUNG CW 28 C 75 V · SAMSUNG CW 28 C 75 VS 8 X · SAMSUNG CW 28 C 75 VS 8 X/XEC · SAMSUNG WS 28 W 6 HG · SAMSUNG WS 28 W 65 V
